Центробежные насосы LEO серии ABK — это техника для перекачивания загрязнённых жидкостей с твёрдыми включениями, с которыми не справляются обычные бытовые насосы. Главная конструктивная особенность серии — полуоткрытая крыльчатка из нержавеющей стали AISI 304, которая свободно пропускает частицы размером от 9 до 19 мм и не забивается. Поэтому ABK выбирают для промышленных моечных линий, пищевых производств (мойка овощей, мяса, рыбы, тары), циркуляционных систем очистки и других технологических процессов, где приходится качать «грязную» воду.

В серию входят 13 моделей — от компактного ABK50 (0,37 кВт, 6,5 м³/ч) до мощного ABK400 (3 кВт, 66 м³/ч), в однофазном (220 В) и трёхфазном (380 В) исполнении. В этом материале — расшифровка маркировки, таблица характеристик всех моделей с прямыми ссылками на карточки, графики производительности из инструкции, схема устройства, правила монтажа и запуска, разбор частых неисправностей и ответы на популярные вопросы.

Содержание:

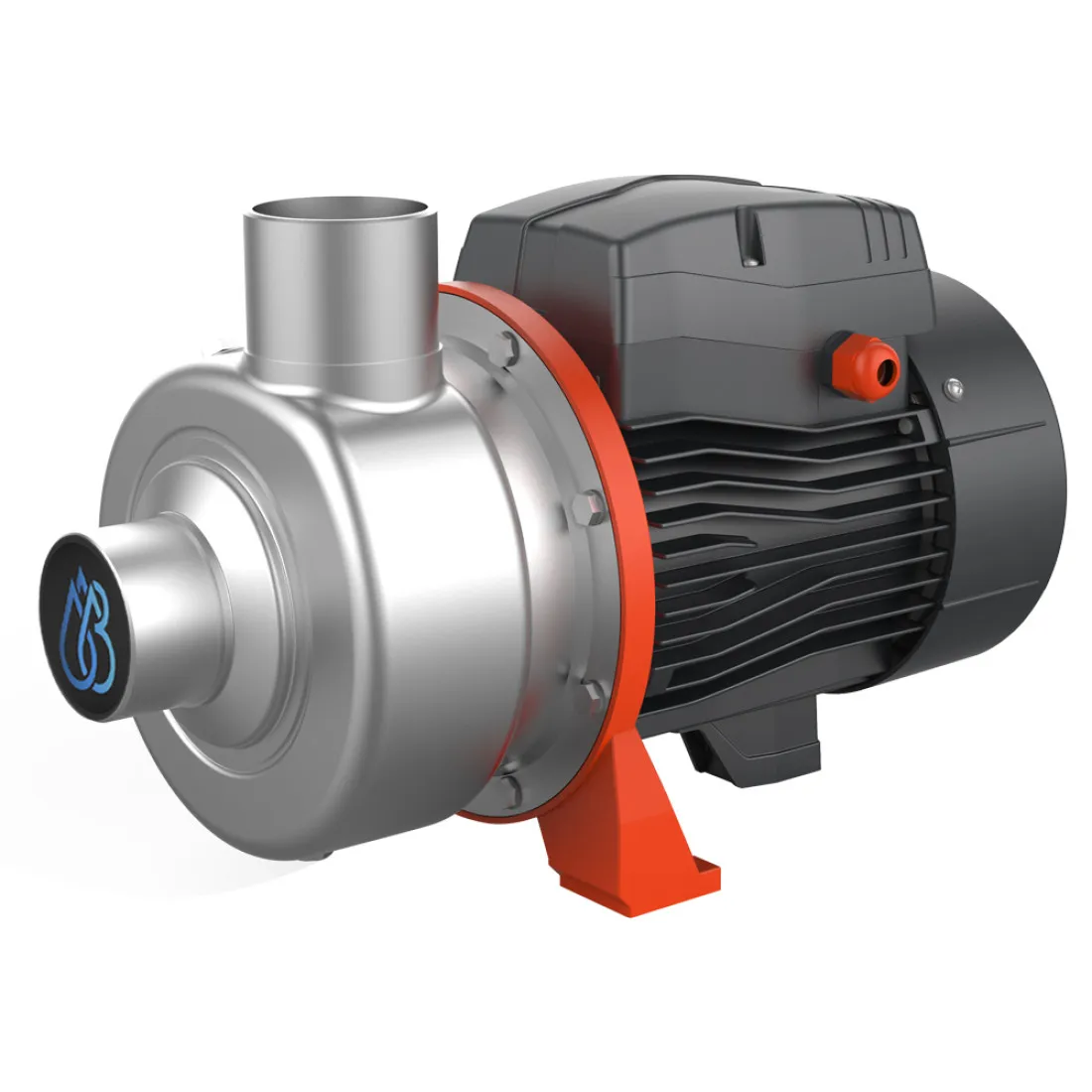

Центробежный насос LEO ABK с полуоткрытой крыльчаткой — вид спереди

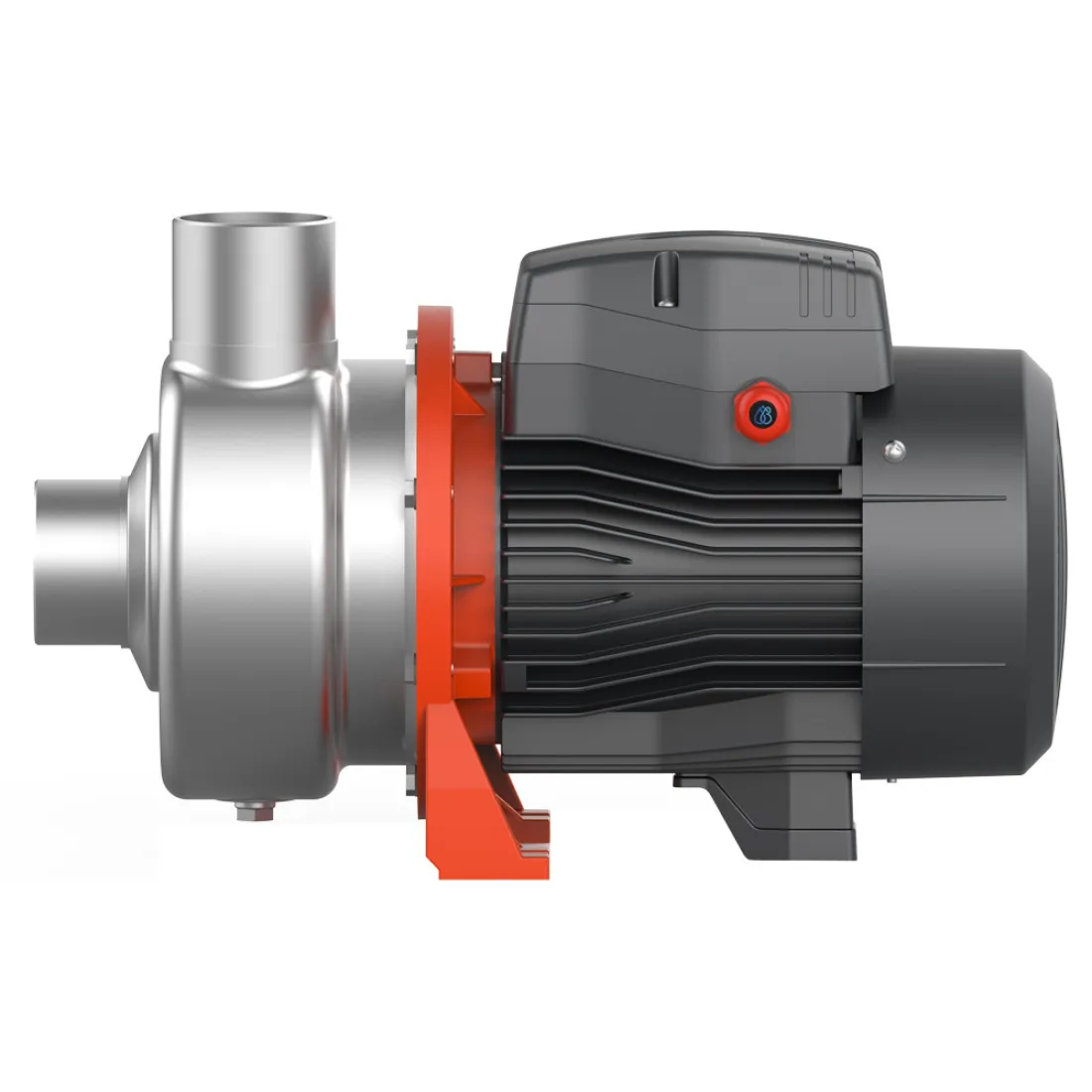

Центробежный насос LEO ABK с полуоткрытой крыльчаткой — вид сбоку

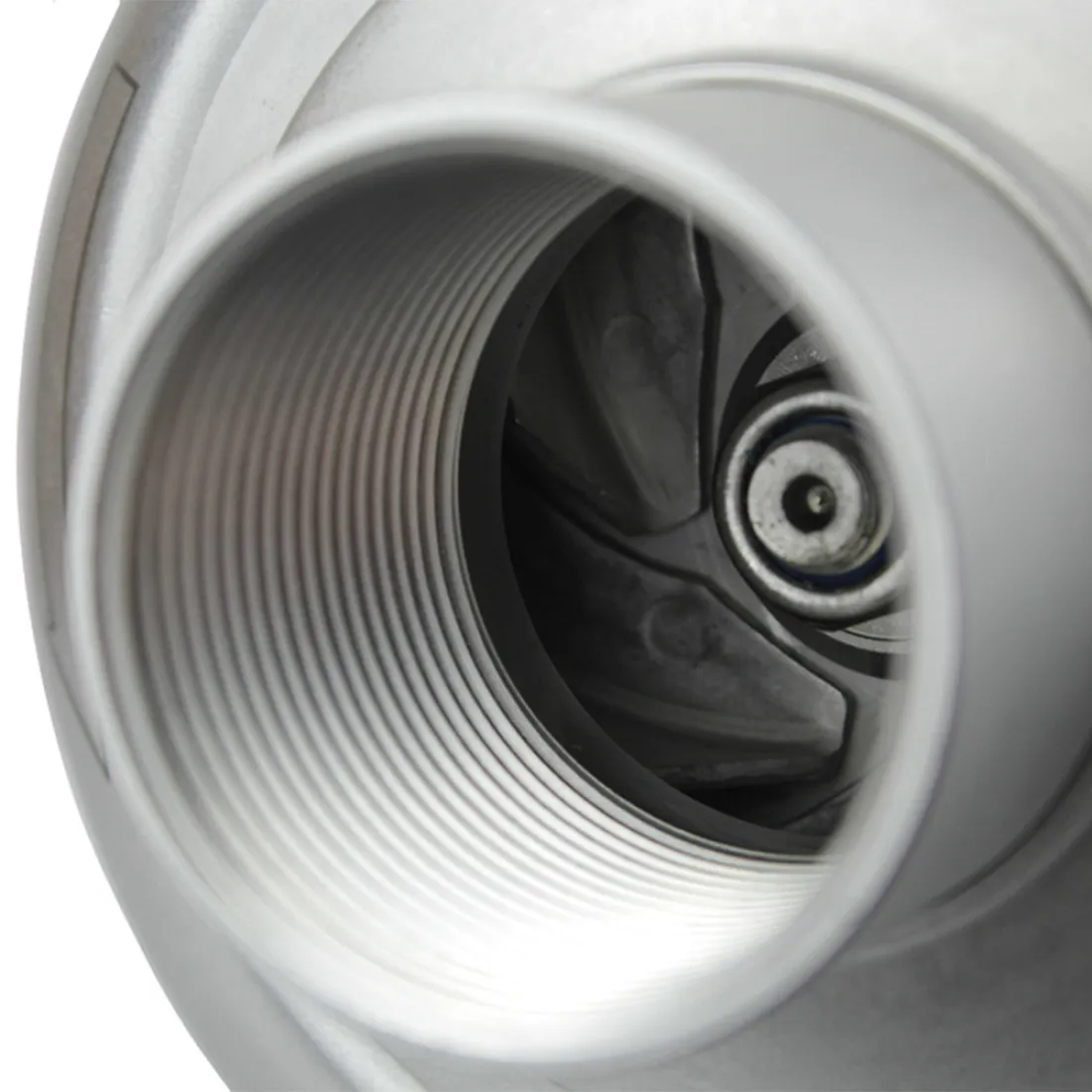

Полуоткрытая крыльчатка насоса LEO ABK из нержавеющей стали AISI 304

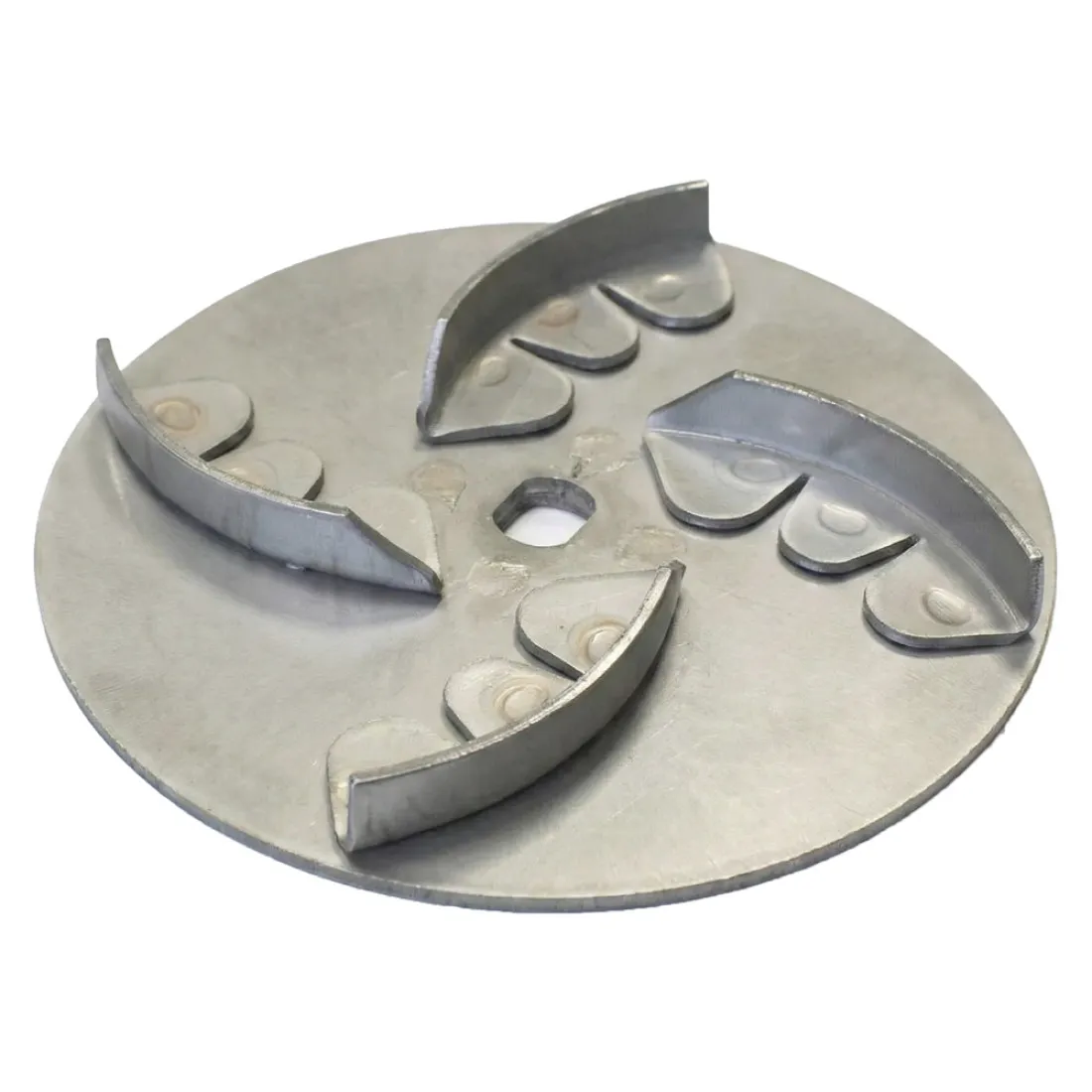

Насос LEO ABK — общий вид, нержавеющая сталь AISI 304

Внешний вид насосов LEO ABK. Рабочая камера и крыльчатка из нержавеющей стали AISI 304.

Главные тезисы (краткая выжимка)

Назначение: перекачивание загрязнённых жидкостей с твёрдыми включениями — промышленные моечные линии, пищевые производства, циркуляционные системы очистки.
Ключевая особенность: полуоткрытая крыльчатка из нержавеющей стали AISI 304 пропускает частицы 9–19 мм (зависит от модели) и не забивается.
Рабочая среда: жидкости с долей нерастворимых частиц до 2%, температура от −15 до +80 °C.
Материалы и узлы: насосная камера и крыльчатка — нержавейка AISI 304, подшипники C&U, торцевое уплотнение итальянского производства, медная обмотка статора, встроенная термозащита (на моторах до 1500 Вт).
Маркировка: ABK + (мощность × 100 в л.с.) + «D». Буква «D» = однофазный мотор 220 В, без «D» = трёхфазный 380 В.
Диапазон: 13 моделей, мощность 0,37–3 кВт, подача 6,5–66 м³/ч, напор до 17 м, высота всасывания до 8 м, патрубки от 1¼" до 2½".
Запуск: перед каждым пуском насосную камеру обязательно заполняют водой. Сухой ход дольше 10 секунд выводит из строя сальник.

Что такое ABK и полуоткрытая крыльчатка

ABK — это серия одноступенчатых центробежных насосов LEO для перекачивания жидкостей с высоким содержанием примесей. От обычных центробежных и циркуляционных насосов их отличает форма рабочего колеса: вместо закрытой крыльчатки здесь применяется полуоткрытая. У закрытой крыльчатки лопасти с двух сторон закрыты дисками, узкие каналы легко забиваются мусором. У полуоткрытой диск только с одной стороны, а между лопастями и корпусом остаётся зазор — через него проходят крупные твёрдые частицы.

Пропускает крупные включения Конструкция рассчитана на частицы размером от 9 до 19 мм в зависимости от типоразмера. Это оптимально для обработки пищевых продуктов и перекачки воды с механическими загрязнениями.

Стойкость к коррозии Все детали, контактирующие с жидкостью, выполнены из нержавеющей стали AISI 304 или имеют антикоррозийное покрытие. Насос рассчитан на продолжительную работу без перегрева мотора.

Защита и надёжность Встроенная в обмотку статора термозащита (на моторах мощностью до 1500 Вт) предохраняет двигатель от перегрева. Подшипники C&U — высокоточные, малошумные, термо- и износостойкие. Торцевое уплотнение — итальянского производства.

Плата за «всеядность» — чуть более низкий КПД, чем у насосов с закрытой крыльчаткой на чистой воде. Поэтому ABK берут именно туда, где в жидкости есть взвесь и твёрдые частицы.

Где применяются насосы ABK

По данным руководства по эксплуатации, насосы ABK используются в следующих задачах:

Пищевые производства Мойка овощей, мяса, рыбы и других продуктов; перекачка технологической воды с пищевыми загрязнениями. Нержавеющая сталь AISI 304 устойчива к коррозии и подходит для таких процессов.

Мойка тары Промышленные установки для мойки бутылок, банок, стаканов, тарных ящиков — где в воду попадают остатки продукта и мусор.

Циркуляционные системы очистки Циркуляция и фильтрация жидкости в различных производственных линиях, перекачка жидкостей с механическими примесями в промышленных установках.

Чего делать нельзя Запрещено перекачивать легковоспламеняющиеся, взрывчатые, агрессивные жидкости и солёную воду, а также эксплуатировать насос в помещениях с взрывоопасными веществами. Доля нерастворимых частиц в жидкости — не более 2%.

Расшифровка маркировки ABK200D

Название модели зашифровывает её тип, мощность и вид мотора. Разберём на примере ABK200D:

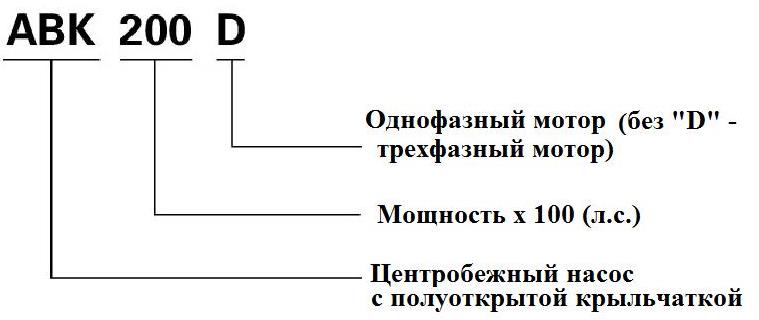

Расшифровка маркировки насоса LEO ABK200D: тип, мощность в л.с., однофазный или трёхфазный мотор

ABK — центробежный насос с полуоткрытой крыльчаткой.
200 — мощность × 100 в лошадиных силах. То есть 200 = 2,0 л.с. ≈ 1,5 кВт, 50 = 0,5 л.с. ≈ 0,37 кВт, 400 = 4,0 л.с. ≈ 3 кВт.
D — однофазный мотор 220 В. Если «D» нет — мотор трёхфазный, 380 В.

Запомнить просто: D = «домашняя» розетка 220 В (однофазный), без D — трёхфазное питание 380 В. Это частая путаница, потому что у многих производителей буквенный индекс означает наоборот.

Технические характеристики серии ABK

Общие для всех моделей параметры: класс защиты IPX4, класс изоляции F, температура перекачиваемой жидкости −15…+80 °C, высота всасывания до 8 м, доля нерастворимых частиц до 2%. Однофазные модели (D) работают от сети 220 В / 50 Гц при 2850 об/мин, трёхфазные — от 380 В / 50 Гц при 2900 об/мин (схема соединения «звезда» Y; для моторов мощнее 3000 Вт — «треугольник» Δ).

↔ Таблица прокручивается по горизонтали. Нажмите на модель, чтобы перейти в карточку.

Модель	Питание	Мощн., кВт	Q ном., м³/ч	Q макс., м³/ч	H ном., м	H макс., м	Патрубки вх×вых	Частицы, мм	Ток, А	Вес, кг
ABK50	380 В (3ф)	0,37	4,9	10,8	8,6	10	1¼"×1"	9	1,3	6,8
ABK50D	220 В (1ф)	0,37	4,9	10,8	8,6	10	1¼"×1"	9	3,3	6,5
ABK100	380 В (3ф)	0,75	13,6	20	8,5	10	1½"×1½"	12	2,3	9,4
ABK100D	220 В (1ф)	0,75	13,6	20	8,5	10	1½"×1½"	12	5,6	9,6
ABK120	380 В (3ф)	0,9	11,4	23	10,5	13	1½"×1½"	12	2,7	10,7
ABK120D	220 В (1ф)	0,9	11,4	23	10,5	13	1½"×1½"	12	7,0	10,7
ABK150	380 В (3ф)	1,1	16	33	8,4	11	2"×2"	12	3,0	13,8
ABK150D	220 В (1ф)	1,1	16	33	8,4	11	2"×2"	12	8,5	14
ABK200	380 В (3ф)	1,5	21	42	11	13	2"×2"	16	4,3	14,8
ABK200D	220 В (1ф)	1,5	21	42	11	13	2"×2"	16	11	15,7
ABK300	380 В (3ф)	2,2	31	57	11,5	15	2½"×2"	16	5,5	20,1
ABK300D	220 В (1ф)	2,2	31	57	11,5	15	2½"×2"	16	14,8	20,7
ABK400	380 В (3ф)	3,0	38	66	13	17	2½"×2"	19	7,5	21,8

Q — производительность (подача), H — высота подъёма (напор). У модели ABK400 однофазной версии нет — она выпускается только в трёхфазном исполнении.

Графики производительности

График показывает зависимость напора (высоты подъёма) от подачи для каждой модели. Оптимальный режим работы — центральная область кривой. Эксплуатация на краях графика (предельный напор при минимальной подаче или максимальная подача при нулевом напоре) ведёт к перегреву мотора и негарантийной поломке.

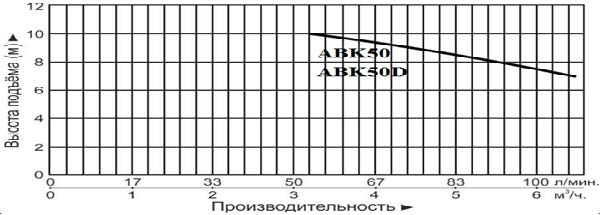

График производительности насосов LEO ABK50 и ABK50D — напор и подача

ABK50 / ABK50D

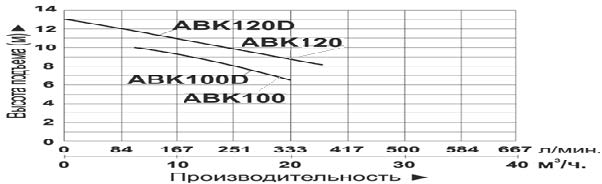

График производительности насосов LEO ABK100, ABK100D, ABK120, ABK120D

ABK100 / ABK100D и ABK120 / ABK120D

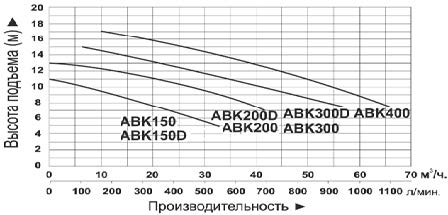

График производительности насосов LEO ABK150–ABK400 — напор и подача

ABK150 / ABK150D, ABK200 / ABK200D, ABK300 / ABK300D, ABK400

Кривые «напор – подача» для всех моделей серии ABK. Оптимальный режим работы — центральная область графика.

Установочные и габаритные размеры

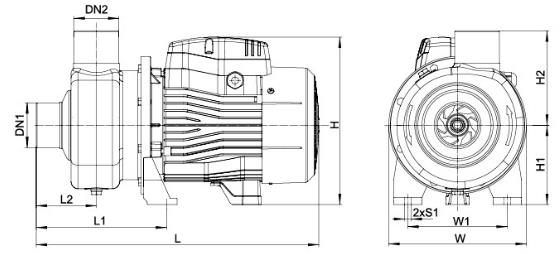

Габаритные и присоединительные размеры по модельному ряду (мм). DN1 — входной штуцер, DN2 — выходной.

Модель	DN1	DN2	L	L1	L2	H	H1	H2	W	W1	S1
ABK50(D)	1¼"	1"	280	123	50	180	90	106	170	105	9
ABK100(D)	1½"	1½"	332	160	76	212	100	118	170	120	9
ABK120(D)	1½"	1½"	332	160	76	212	100	118	170	120	9
ABK150(D)	2"	2"	400	184	85	235	112	133	195	140	9
ABK200(D)	2"	2"	400	184	85	235	112	133	195	140	9
ABK300(D)	2½"	2"	450	184	85	252	117	133	195	140	9
ABK400	2½"	2"	450	184	85	252	117	133	195	140	9

Конструкция и устройство

Обобщённая схема разборки насоса ABK. Знание устройства помогает при обслуживании и замене быстроизнашивающихся деталей (сальник, крыльчатка, подшипники, прокладки).

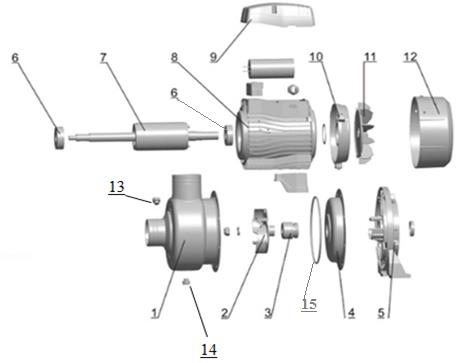

Схема устройства центробежного насоса LEO ABK: насосная камера, крыльчатка, сальник, ротор, статор, подшипники

1. Насосная камера	9. Крышка клеммной (конденсаторной) коробки
2. Крыльчатка (полуоткрытая)	10. Задняя крышка мотора
3. Механическое уплотнение (сальник в сборе)	11. Вентилятор охлаждения
4. Передняя крышка мотора	12. Крышка вентилятора охлаждения
5. Суппорт	13. Пробка заливного отверстия
6. Подшипник	14. Пробка сливного отверстия
7. Ротор	15. О-образное уплотнительное кольцо (прокладка)
8. Статор

Как подобрать модель ABK

Подбор ведётся по четырём параметрам:

1. Производительность Q (м³/ч) Сколько жидкости нужно перекачивать. Расчётная точка должна попадать в среднюю часть кривой выбранной модели, а не в её край.

2. Напор H (м) Высота подъёма плюс потери на трение в трубах и местных сопротивлениях. Важно: каждое колено во входном или выходном трубопроводе уменьшает напор и высоту всасывания примерно на 1 м.

3. Размер частиц в жидкости (мм) Подберите модель так, чтобы максимальный размер пропускаемых частиц (9–19 мм по таблице) был не меньше реальных загрязнений в вашей среде.

4. Тип электропитания Есть ли на объекте три фазы (380 В) — берём модель без «D». Если только бытовая сеть 220 В — модель с «D».

Получить подбор по заявке →

Установка и подключение

Монтаж и подключение должен выполнять квалифицированный специалист. Источник питания обязательно должен иметь заземление и УЗО.

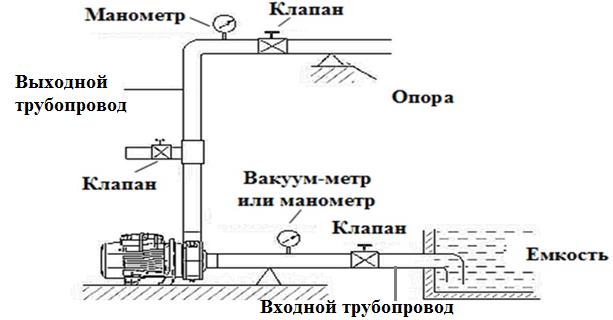

Пример схемы установки насоса LEO ABK: входной и выходной трубопровод, манометр, вакуумметр, клапаны

Типовая схема обвязки: манометр на выходе, вакуумметр на входе, обратный клапан.

Насос ставят на ровное горизонтальное основание в сухом, проветриваемом помещении, защищённом от дождя, снега, мороза, солнца и пыли. Максимальная температура воздуха при эксплуатации +40 °C.
Корпус крепят к основанию болтами через опорные ножки. Корпус насоса не должен нести вес трубопроводов.
Входной трубопровод — как можно короче и герметичнее, с минимумом коленчатых соединений. Подсос воздуха во всасывающей линии резко снижает производительность и высоту всасывания.
Если длина входного трубопровода больше 10 м или высота больше 4 м, его диаметр должен быть больше диаметра входного отверстия насоса.
Сечение питающего кабеля и удлинителя подбирается по мощности насоса и длине линии — это задача специалиста.

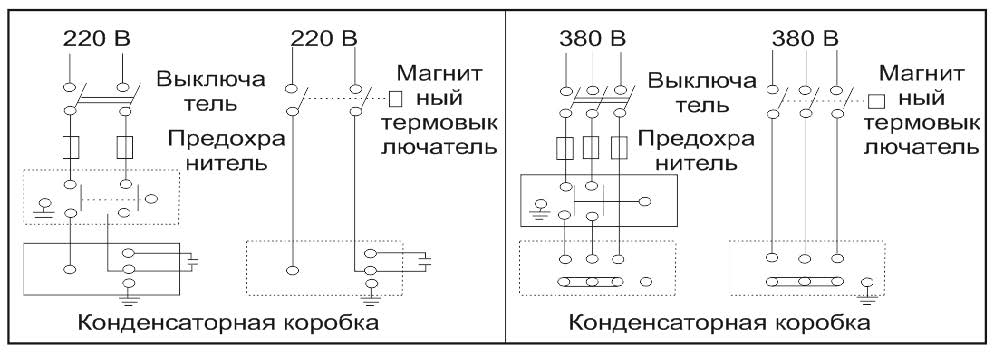

Схема электрического подключения насоса LEO ABK на 220 В и 380 В

Схемы подключения для однофазного (220 В) и трёхфазного (380 В) исполнения.

Для трёхфазных моделей После подключения проверьте направление вращения ротора: оно должно быть по часовой стрелке, если смотреть со стороны вентилятора охлаждения. Если ротор вращается в обратную сторону — поменяйте местами две фазы.

Ввод в эксплуатацию

Заполните насосную камеру водой. Открутите пробку заливного отверстия сверху камеры, залейте воду, плотно закрутите пробку. Убедитесь, что вода есть и во входном трубопроводе.
Максимально откройте водоразборный кран, затем подключите насос к сети.
Отрегулируйте поток. Если вода не пошла за 3 минуты — выключите насос, снова залейте воду в камеру, устраните причину.
На осенне-зимний период, если насос в неотапливаемом помещении или простаивает, слейте воду из камеры и трубопроводов через пробку сливного отверстия. Мороз повреждает насос и трубы.

Главное правило: не запускайте «всухую» Запрещено включать насос дольше 10 секунд без воды в камере. Сухой ход быстро изнашивает сальник, тот теряет герметичность, вода попадает в статор — это негарантийная поломка. Признаки негерметичности сальника: течь из насоса, срабатывание УЗО, шум подшипников. При течи сальник меняют немедленно.

Обслуживание и срок службы

После каждых 500 часов работы проверяйте состояние быстроизнашивающихся частей: подшипников, сальника, крыльчатки, прокладок. При износе — замена в сервисе.
Не реже одного раза в 3 месяца проверяйте сопротивление изоляции между обмоткой статора и корпусом — оно должно быть не менее 50 МОм.
Периодически очищайте насосную камеру и трубопроводы от засоров, проверяйте целостность кабеля питания.
Питание — 220 В или 380 В, 50 Гц, отклонение напряжения в пределах ±10%. При нестабильной сети используйте стабилизатор. Не рекомендуется работа на высоте выше 1000 м над уровнем моря.
Хранение — в сухом, проветриваемом помещении при температуре от 0 до +40 °C. Перед длительным хранением дайте насосу поработать 3 минуты в чистой воде, слейте остатки и протрите корпус насухо.

Возможные неисправности

Все работы — только после отключения насоса от питания. Сводная таблица по руководству:

Неисправность	Вероятная причина	Что делать
Мотор не запускается	Плохой контакт или нестабильное напряжение; сработало УЗО / перегорел предохранитель; обрыв фазы; неисправен пусковой конденсатор; заклинило подшипник; засорена крыльчатка; сгорела обмотка	Проверить контакты и питание, поставить стабилизатор, восстановить УЗО/предохранитель, устранить обрыв; конденсатор, подшипник, обмотку — менять в сервисе; крыльчатку очистить
Мотор работает, но воду не качает	Камера не заполнена водой; неверное направление вращения (3ф); повреждена крыльчатка; подсос воздуха во всасывающей трубе; низкий уровень воды; засор	Залить воду в камеру; поменять две фазы; проверить герметичность всасывания; отрегулировать высоту установки; устранить засор; крыльчатку заменить в сервисе
Недостаточное давление	Модель не подходит по параметрам; слишком длинный трубопровод с коленами или малым диаметром; засор	Подобрать подходящую модель; укоротить трубопровод, убрать лишние колена, увеличить диаметр; устранить засор
Прерывистая работа мотора	Засорена крыльчатка; неправильное заземление, повреждённый кабель, плохой контакт	Удалить засор; правильно заземлить, заменить кабель, восстановить контакт
Течь в механическом уплотнении	Сальник изношен или повреждён загрязнениями	Заменить механическое уплотнение (сальник)
Ненормальный шум	Шум подшипника; засор крыльчатки; избыточный напор или производительность	Заменить подшипник; удалить засор; работать в пределах паспортных параметров

Гарантия и комплектация

Комплектация: насос в сборе, лента ФУМ, руководство по эксплуатации, гарантийный талон, упаковка. Производитель может изменять комплектацию.

Гарантия: 12 месяцев с момента продажи при наличии заполненного гарантийного талона и штампа продавца. Важно: гарантийный ремонт не распространяется на быстроизнашивающиеся детали — сальник, крыльчатку, диффузор, уплотнительные кольца, подшипники. Поломки, вызванные сухим ходом, перегревом или неправильной эксплуатацией, негарантийные.

Частые вопросы

Что означает буква D в названии (ABK200 и ABK200D)?

Буква «D» обозначает однофазный мотор на 220 В. Если «D» в названии нет — мотор трёхфазный, 380 В. То есть ABK200D — однофазная модель, ABK200 — трёхфазная. Технические параметры по подаче и напору у пары одинаковые, отличается только тип питания и сила тока.

Можно ли качать насосом ABK грязную воду?

Да, для этого серия и создана. Полуоткрытая крыльчатка пропускает твёрдые частицы размером от 9 до 19 мм в зависимости от модели, при доле нерастворимых частиц до 2%. Это насос для загрязнённых технологических жидкостей, мойки тары и пищевых продуктов.

Можно ли использовать ABK для питьевой воды?

Все контактирующие с жидкостью детали — насосная камера и крыльчатка — выполнены из нержавеющей стали AISI 304, которая применяется и в пищевой отрасли. В заводском руководстве насос отнесён к технической технике: эта отметка связана прежде всего с требованиями к сертификации под питьевое назначение, а не с материалами изготовления. Если планируете применять насос в системе питьевого водоснабжения, согласуйте применение под конкретную задачу — поможем подобрать модель и проверить необходимые документы. Перекачивать легковоспламеняющиеся, взрывчатые, агрессивные жидкости и солёную воду нельзя.

Чем полуоткрытая крыльчатка отличается от закрытой?

У полуоткрытой крыльчатки диск только с одной стороны, между лопастями и корпусом есть зазор, через который проходят крупные включения — она не забивается на грязной воде. Закрытая крыльчатка эффективнее на чистой воде, но её узкие каналы засоряются. Поэтому ABK берут именно под жидкости с примесями.

Какая температура жидкости допустима?

Рабочий диапазон температуры перекачиваемой жидкости — от −15 до +80 °C. Класс защиты IPX4, класс изоляции F.

Нужно ли заливать воду перед запуском?

Да, обязательно. Перед каждым пуском насосную камеру заполняют водой через пробку заливного отверстия. Сухой ход дольше 10 секунд выводит из строя сальник и ведёт к негарантийной поломке.

Какую модель выбрать для мойки овощей или тары?

Отталкивайтесь от нужной подачи и напора. Для небольшой линии подойдёт ABK100/ABK100D (13,6 м³/ч), для средней — ABK150–ABK200 (16–21 м³/ч), для крупной — ABK300–ABK400 (31–38 м³/ч). Проверьте, что размер пропускаемых частиц у модели не меньше реальных загрязнений. Точный подбор лучше согласовать по заявке.

Где купить насос LEO ABK с доставкой по России?

Насосы серии ABK доступны в каталоге 3drops.ru — все 13 моделей с характеристиками и графиками производительности. Для подбора под вашу задачу оставьте заявку или закажите обратный звонок.

Примечание: материал подготовлен на основе официального руководства по эксплуатации насосов LEO серии ABK и проверен специалистом 3drops.ru по подбору насосного оборудования. Перед заказом сверьте характеристики в карточке конкретной модели. Вопросы по подбору и расчёту рабочей точки — на info@3drops.ru.
