Линейные насосы IN-LINE: что это, как выбрать и где применять в 2026

Q: Какой насос нужен для ЦТП на 200–500 квартир?

Для центрального теплового пункта средней мощности подойдут модели DN 65–DN 100, с мощностью 5,5–15 кВт, расходом 30–80 м³/ч и напором 15–35 м. Оптимальные линейки — LEO LPP65-... и LEO LPP100-... (класс IE3, рабочее давление 16 бар).

Q: Можно ли перекачивать горячую воду выше +90 °C?

Да. Для высокотемпературных систем нужно выбирать специальное исполнение с маркировкой +120 °C в названии. Такие модели комплектуются улучшенными уплотнительными кольцами.

Q: Что выбрать — LEO или Vodotok?

LEO — это самая широкая линейка (157 моделей, 0,37–200 кВт), которая закроет проекты любого масштаба. Vodotok — компактная серия (19 моделей, 0,75–7,5 кВт), ориентированная на бытовой и малый коммерческий сегмент. При сопоставимых параметрах в диапазоне до 7,5 кВт Vodotok дешевле на 10–20%.

Линейные насосы IN-LINE (ин-лайн) — самая распространённая компоновка промышленных циркуляционных насосов для систем отопления, горячего водоснабжения, кондиционирования и водоснабжения многоэтажных зданий. Их устанавливают в котельных жилых домов, в центральных тепловых пунктах районного масштаба, в индивидуальных тепловых пунктах коммерческих зданий, в магистральных теплосетях и на промышленных предприятиях с нагрузкой от десятков до сотен кВт.

Главная конструктивная особенность IN-LINE — соосное расположение всасывающего и напорного патрубков на одной оси с электродвигателем. Насос монтируется прямо в разрыв трубопровода, как задвижка, и не требует опорной рамы. Это даёт три практических преимущества: экономия места в котельной, простой монтаж и обслуживание, низкий уровень шума при работе. В каталоге линейных насосов IN-LINE на сегодня 176 моделей от 0,37 до 200 кВт с фланцами DN 32–DN 300 — самая широкая линейка на российском рынке.

Содержание:

Главные тезисы (Краткая выжимка)

Главное отличие IN-LINE: соосное расположение патрубков — насос монтируется в разрыв трубы, как задвижка. Не нужна опорная рама, фундамент и длинные переходы.
Где используется: отопление, ГВС, кондиционирование (HVAC), котельные, ЦТП, ИТП, водоснабжение многоэтажных домов, промышленные линии.
Рабочая среда: чистая пресная вода и нейтральные жидкости (pH 6,5–8,5), без абразивных, агрессивных и легковоспламеняющихся примесей.
Температурный режим: до +90 °C (стандартное исполнение) или до +120 °C (высокотемпературное с улучшенными уплотнительными кольцами).
Рабочая точка: расчётная пара (Q, H) должна попадать в среднюю треть напорно-расходной характеристики — зону максимального КПД.
5 параметров подбора: производительность Q, напор H, фланец DN, рабочее давление PN, температура среды.
Ассортимент 3drops.ru: 176 моделей LEO (157) и Vodotok (19), диапазон мощности 0,37–200 кВт, фланцы DN 32–DN 300.
Гарантия: 12 месяцев от производителя, срок службы не менее 5 лет при номинальном режиме работы.

Что такое IN-LINE и чем отличается от обычного

IN-LINE (ин-лайн) — это компоновка циркуляционного насоса, при которой входной и выходной патрубки расположены на одной линии с электродвигателем. Насос устанавливается прямо в трубопровод, как задвижка или шаровой кран, и становится частью трубы. У классического центробежного насоса с торцевым всасыванием (консольного) патрубки расположены под прямым углом к оси вала, требуется отдельный фундамент и переходники для подключения к трубопроводу.

1. Экономия места в котельной и ИТП IN-LINE насос занимает участок трубы той же длины, что и обычный фитинг. Не нужны опорные рамы, фундаменты, длинные переходы. Это критично для маленьких ИТП многоквартирных домов и при реконструкции существующих котельных.

2. Простой монтаж и обслуживание Демонтаж узла для замены уплотнений или подшипников — открутить два фланца и снять насос. У консольного насоса нужно разбирать обвязку, демонтировать опоры, что в работающей котельной занимает 1–2 рабочих дня.

3. Низкие пульсации и шум Соосная гидравлика без радиальных нагрузок на вал — тихая работа в жилых и коммерческих зданиях. Уровень шума IN-LINE насоса на 8–12 дБ ниже, чем у консольного той же мощности.

На рынке РФ наиболее распространены вертикальные IN-LINE (серии LEO LPP, Vodotok LPP) с фланцевым подключением DN 32–DN 300 — самая универсальная компоновка для отопления, ГВС, кондиционирования, водоснабжения многоэтажных домов и промышленных объектов. Подробное сравнение этих серий — в разделе «Технические характеристики» ниже.

Где применяются IN-LINE насосы

Серия LPP закрывает задачи циркуляции и повышения давления в сетях с чистой водой и нейтральными жидкостями. По данным PDF-инструкций производителей, IN-LINE насосы используются в следующих системах:

Отопление и теплоснабжение Контуры котельных, ЦТП (центральных тепловых пунктов), ИТП (индивидуальных тепловых пунктов), системы обогрева жилых домов, административных зданий, торговых центров, логистических комплексов. Диапазон мощности — от 0,37 кВт (коттедж) до 200 кВт (магистральная теплосеть).

Горячее и холодное водоснабжение Рециркуляция ГВС в жилых домах для мгновенной подачи горячей воды из крана, повышение давления в тупиковых зонах, подача воды на верхние этажи высотных зданий. Здесь важна маркировка PN 16 бар — для высоток и многоэтажных комплексов.

Кондиционирование и вентиляция (HVAC) Чиллеры, фанкойлы, приточные установки, градирни, системы охлаждения серверных и технологических помещений. В этих системах важна энергоэффективность (IE3) и стабильная работа при +90 °C.

Промышленные линии Водоподготовка, фильтрация, обратный осмос, подпитка котлового оборудования, охлаждение технологических линий пищевых и химических производств. Для высокотемпературных процессов (до +120 °C) — высокотемпературное исполнение с улучшенными уплотнениями.

Вспомогательные контуры Циркуляция в обвязке теплообменников, бойлеров, ёмкостного оборудования, насосных станций. Здесь применяются компактные модели DN 32–DN 50 с мощностью до 1,5 кВт.

Ограничения по применению IN-LINE насосы серии LPP рассчитаны на работу с чистой пресной водой и нейтральными жидкостями (pH 6,5–8,5) без абразивных, агрессивных и легковоспламеняющихся примесей. Температура перекачиваемой среды — до +90 °C (стандарт) или до +120 °C (высокотемпературное исполнение).

Технические характеристики (сравнение LEO и Vodotok)

В каталогах российских поставщиков представлены IN-LINE насосы с параметрами, перекрывающими практически все задачи гражданского и промышленного строительства. Сравним две самые распространённые серии на российском рынке — LEO LPP и Vodotok LPP.

Сравнение LEO LPP и Vodotok LPP

Параметр	LEO LPP (серия)	Vodotok LPP (серия)
Полезная мощность (P2)	от 0,37 до 200 кВт	от 0,75 до 7,5 кВт
Производительность (Q max)	до 1200 м³/ч	до 70 м³/ч
Напор (H max)	до 88 м	до 40 м
Фланцевое подключение (DN)	32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300	32, 40, 50, 65, 80
Рабочее давление (PN)	10 бар или 16 бар	16 бар
Класс энергоэффективности	IE2 или IE3	IE3
Температура среды	+90 °C или +120 °C	+120 °C (этиленгликоль до 100%)
Вал	Нержавеющая сталь AISI 304	Нержавеющая сталь 20Cr13
Подшипники	NSK (Япония)	C&U
Степень защиты	IP55	IP55
Моделей в каталоге 3drops.ru	157	19

Бренды и линейки IN-LINE насосов

LEO (серия LPP, 157 моделей)

Китайский бренд с российским представительством. Серия LPP — самая широкая линейка IN-LINE у LEO: 11 типоразмеров по DN (от 32 до 300), диапазон мощности от 0,37 кВт до 200 кВт, три исполнения по рабочему давлению и классу энергоэффективности.

Применяется в котельных жилых домов, ЦТП районного масштаба, вентиляции крупных ТЦ, магистральных теплосетях, на промышленных предприятиях с нагрузкой от десятков до сотен кВт. Все модели оснащены валом из нержавеющей стали AISI 304, подшипниками NSK (Япония), уплотнительными кольцами из EPDM, совместимыми с теплоносителями на основе этиленгликоля и пропиленгликоля.

Доступны исполнения с классом энергоэффективности IE2 и IE3 — для проектов с требованиями по энергосбережению. Смотреть все 157 моделей LEO LPP →

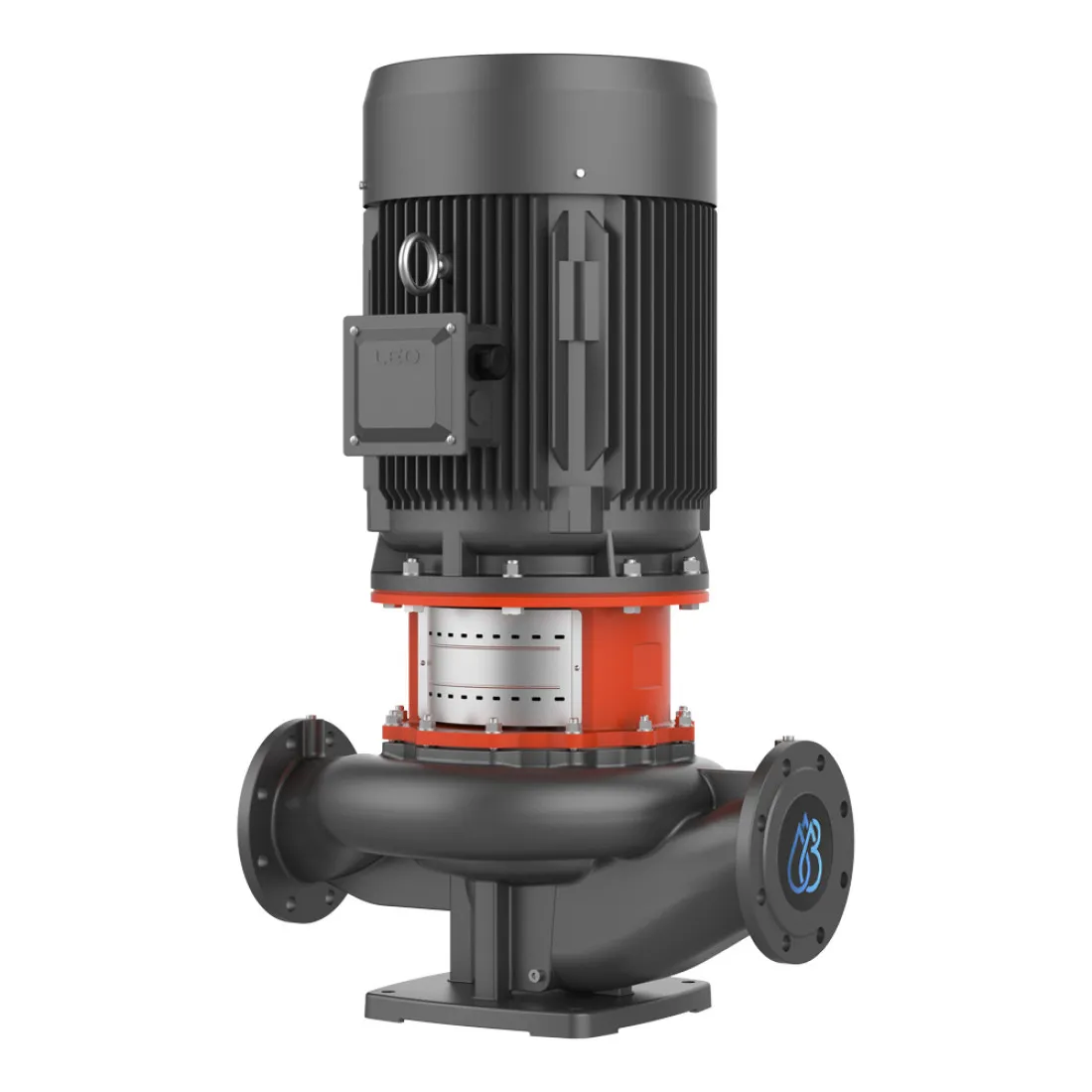

Вертикальный линейный насос LEO серии LPP — соосное расположение патрубков, фланцевое подключение DN 32–DN 300, мощность от 0,37 до 200 кВт

Vodotok (серия LPP, 19 моделей)

Российский бренд с фокусом на компактный и средний диапазон мощности. Серия Vodotok LPP — 5 типоразмеров по DN (32, 40, 50, 65, 80), мощности от 0,75 до 7,5 кВт.

Все модели — в едином исполнении IE3, PN 16 бар, +120 °C, с торцевым уплотнением, рассчитанным на работу с этиленгликолем до 100%. Подшипники C&U, вал из нержавеющей стали 20Cr13.

Линейка ориентирована на частные котельные, коттеджные посёлки, ИТП многоквартирных домов, локальные контуры отопления и ГВС. По соотношению цена/комплектация Vodotok LPP — оптимальный выбор для бытового и маломощного коммерческого сегмента. На 10–20% дешевле LEO при сопоставимых характеристиках в своём диапазоне мощности.

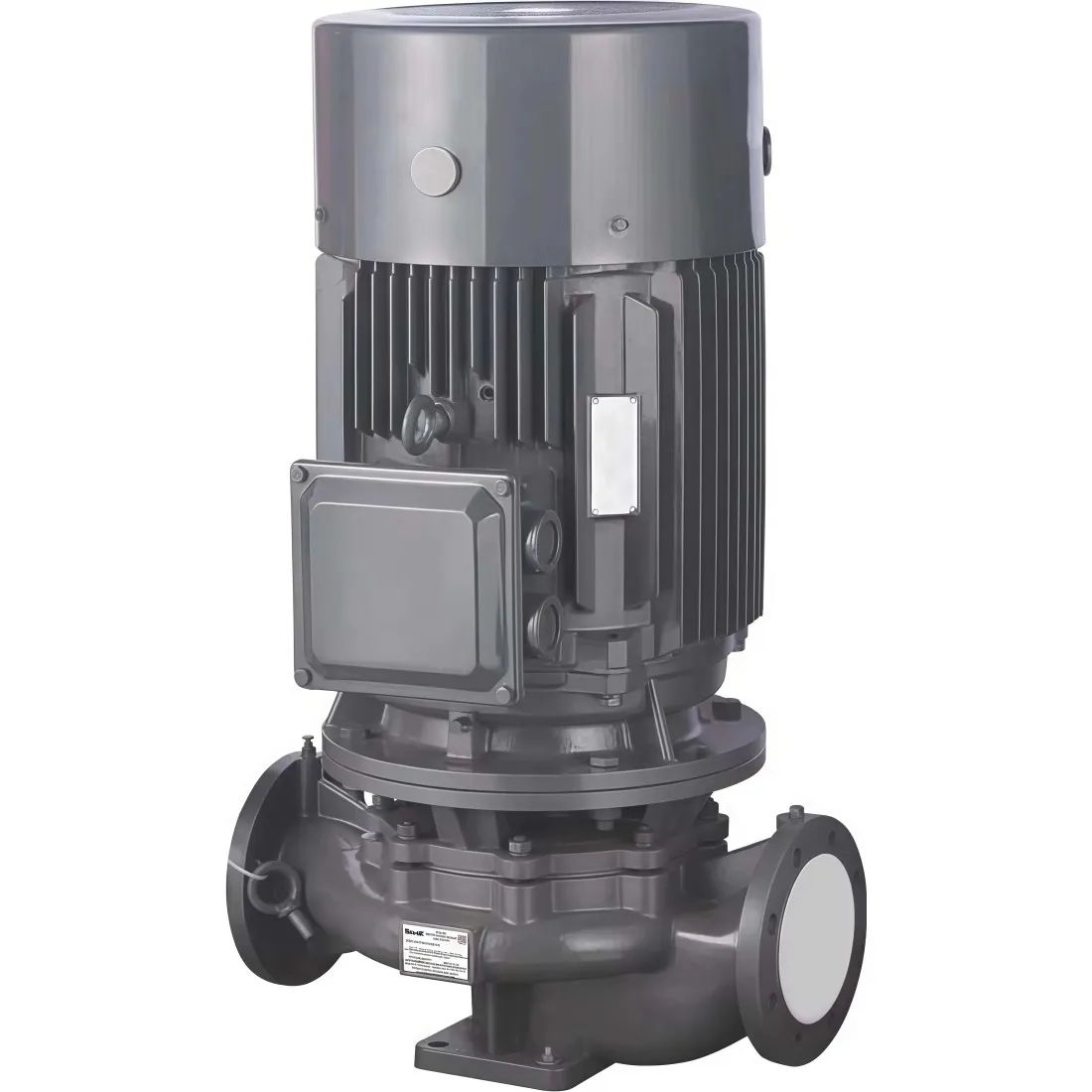

Вертикальный линейный насос Vodotok серии LPP — компактное исполнение для коттеджей, ИТП, локальных контуров отопления и ГВС, мощность от 0,75 до 7,5 кВт

Как выбрать линейный насос: 5 параметров

Подбор IN-LINE насоса для конкретной системы ведётся по 5 ключевым параметрам. Именно эти цифры запрашивает инженер при проектировании:

1. Производительность Q (м³/ч) Суммарный расход потребителей, которые насос обслуживает. Для коттеджа — 1–3 м³/ч, для МКД — 5–15 м³/ч, для ЦТП — 20–80 м³/ч, для магистрали — 100+ м³/ч.

2. Напор H (м) Сумма геометрической высоты подъёма, потерь на трение в трубе, потерь на местных сопротивлениях (задвижки, фильтры, теплообменники) и требуемого избыточного давления у потребителя.

3. Фланец DN Должен совпадать с присоединительными размерами существующего трубопровода. Стандартный ряд для IN-LINE: DN 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300.

4. Рабочее давление PN 10 бар — для малоэтажных и бытовых систем, 16 бар — для высотных зданий и ЦТП.

5. Температура перекачиваемой жидкости До +90 °C — для стандартных контуров отопления. До +120 °C — для высокотемпературных систем (первичные контуры котельных, промышленные линии).

Рабочая точка насоса — это пара (Q, H), которую вы определили по расчёту. Реальный насос при работе «гуляет» по своей гидравлической кривой в зависимости от текущего сопротивления сети. Графики гидравлической производительности есть в технической документации каждой модели и помогают выбрать типоразмер, рабочая точка которого попадает в зону максимального КПД (центральная область графика).

Получить подбор по заявке →

Распределение по типоразмерам фланцев

В каталогах 2026 года IN-LINE насосы представлены следующими типоразмерами фланцев:

DN 32 — компактные модели для коттеджей и небольших ИТП. Мощность 0,37–0,75 кВт.

DN 40 — для жилых домов и небольших коммерческих объектов. Мощность 0,55–1,5 кВт.

DN 50 — массовый размер для МКД, административных зданий, локальных котельных. Мощность 1,1–5,5 кВт.

DN 65 — для средних ЦТП, ИТП, районных котельных. Мощность 2,2–7,5 кВт.

DN 80 — для крупных котельных и магистралей средней мощности. Мощность 3–11 кВт.

DN 100, 125, 150, 200, 250, 300 — для магистральных теплосетей, промышленных предприятий, мощных ЦТП. Мощность от 11 до 200 кВт.

Срок службы и обслуживание

IN-LINE насосы серии LPP рассчитаны на длительную непрерывную работу в режиме S1 (по классификации IEC). Подшипники NSK (LEO) и C&U (Vodotok) обеспечивают ресурс не менее 40 000 часов при соблюдении условий эксплуатации. Торцевое уплотнение — расходный элемент со средним ресурсом 8 000–15 000 часов в зависимости от температуры и чистоты среды.

Техническое обслуживание сводится к периодическому осмотру (раз в 6 месяцев), проверке уровня вибрации и шума, контролю температуры подшипниковых узлов. Замена торцевого уплотнения при необходимости проводится без демонтажа насоса с трубопровода — фланцевое соединение позволяет снять только гидравлическую часть.

Гарантия и условия поставки

На все IN-LINE насосы LEO и Vodotok действует официальная гарантия производителя — 12 месяцев с даты продажи. Гарантия распространяется на заводские дефекты и неисправности, возникшие при соблюдении правил эксплуатации. Срок службы при номинальном режиме работы — не менее 5 лет (по данным производителей).

Поставка по России — транспортными компаниями «ПЭК», «Деловые Линии», «Байкал сервмс», а также попутным транспортом. Типовой срок отгрузки заказа с центрального склада в Москве — 1–3 рабочих дня. Для оптовых заказов (от 5 единиц) — специальные условия.

Оплата — безналичный расчёт для юридических лиц с НДС, полный пакет документов.

Частые вопросы

Чем IN-LINE насос отличается от обычного центробежного?

Главное отличие — соосное расположение всасывающего и напорного патрубков на одной оси с электродвигателем. IN-LINE насос монтируется прямо в разрыв трубопровода, как задвижка, и не требует опорной рамы. У классического центробежного насоса с торцевым всасыванием патрубки расположены под прямым углом, требуется отдельный фундамент, длинные переходы, больше места в котельной.

Какой IN-LINE насос выбрать для коттеджа 100–250 м²?

Для отопления коттеджа подходят компактные модели DN 32–DN 40 с мощностью 0,37–0,75 кВт. Расчётный расход — 1–3 м³/ч, напор — 4–8 м. Подходящая серия — LEO LPP32-… и Vodotok LPP 32-… Все модели работают с теплоносителями на основе этиленгликоля, поддерживают температуру до +90 °C (стандарт) или +120 °C (высокотемпературное исполнение). Смотреть все модели DN 32 →

Какой насос нужен для ЦТП на 200–500 квартир?

Для центрального теплового пункта средней мощности — DN 65–DN 100, мощность 5,5–15 кВт, расход 30–80 м³/ч, напор 15–35 м. Подходящие серии — LEO LPP65-… и LEO LPP100-… с классом энергоэффективности IE3 и рабочим давлением 16 бар. Расход считается по сумме нагрузок на контурах отопления и ГВС, напор — с учётом геометрической высоты и гидравлических потерь.

Можно ли перекачивать горячую воду выше +90 °C?

Да — для этого нужно высокотемпературное исполнение с маркировкой +120 °C в названии. В этих моделях установлены улучшенные уплотнительные кольца, рассчитанные на работу до +120 °C. Такие модели представлены в обеих сериях — LEO LPP-… (120 °C) и Vodotok LPP-… (все модели в исполнении +120 °C).

Что выбрать — LEO или Vodotok?

LEO — самая широкая линейка: 157 моделей, 11 типоразмеров по DN, диапазон 0,37–200 кВт. Подходит для проектов любого масштаба. Vodotok — компактная линейка из 19 моделей в диапазоне 0,75–7,5 кВт, ориентированная на бытовой и маломощный коммерческий сегмент. Vodotok обычно на 10–20% дешевле LEO при сопоставимых характеристиках в своём диапазоне. До 7,5 кВт — оба бренда конкурентоспособны. Выше 7,5 кВт — выбор только за LEO.

Какие документы идут с насосом?

В стандартный комплект входят: насос в сборе (1 шт.), руководство по эксплуатации с графиками гидравлической производительности, установочными размерами и примерами схем монтажа, гарантийный талон, упаковка. Паспорт изделия и сертификат соответствия предоставляются по запросу при оформлении заказа.

Где купить IN-LINE насос с доставкой по России?

Прямые поставки от 3drops.ru — собственный склад в Москве, отгрузка за 1–3 рабочих дня, доставка транспортными компаниями по всей России. В каталоге 176 моделей LEO и Vodotok с техническими характеристиками, графиками производительности и подбором по заданным параметрам Q и H. Для подбора — пришлите заявку или закажите обратный звонок через форму на сайте.

Примечание: В статье использованы технические данные с официальных сайтов производителей LEO и Vodotok, а также из PDF-инструкций к серии LPP. Перед заказом рекомендуем сверить характеристики в карточке конкретной модели. Если остались вопросы — напишите на info@3drops.ru, наши инженеры помогут с подбором и расчётом рабочей точки.
