Насосы LEO LVR и LVS: характеристики, расшифровка, подбор

Q: Чем LVS отличается от LVR?

У LVS два отличия от LVR: вращающиеся фланцы (удобнее присоединять к трубопроводу) и материал — вся гидравлическая часть LVS из высококачественной нержавеющей стали, тогда как у LVR основание из прочного чугуна. Нержавеющая проточная часть даёт химическую нейтральность и защиту от коррозии. Подача и напор подбираются так же — по подаче и числу ступеней.

Q: Можно ли использовать насос LVR для питьевой воды?

Проточная часть LVR выполнена из нержавеющей стали, применяемой в водоподготовке. В заводском руководстве насос отнесён к технической технике, и эта отметка связана прежде всего с требованиями к сертификации под питьевое назначение, а не с материалами. Для систем питьевого водоснабжения согласуйте применение под конкретную задачу и проверьте документы. Перекачивать солёную воду, агрессивные и абразивные жидкости нельзя.

Многоступенчатые насосы LEO LVR и LVS — перейти в каталог

Насосы LEO серий LVR и LVS — это вертикальные многоступенчатые центробежные насосы для перекачивания чистой воды и создания высокого давления. Несколько рабочих колёс, установленных друг над другом, дают большой напор при компактных габаритах, поэтому LVR выбирают для водоснабжения и повышения давления в высотных зданиях, подпитки котлов, систем фильтрации и обратного осмоса, водоподготовки, ирригации, охлаждения и пожаротушения.

Линейка очень широкая: подача от 1 до 200 м³/ч, напор до 320 м, мощность от 0,37 до 110 кВт, в однофазном (220 В) и трёхфазном (380 В) исполнении, есть модели со встроенным частотным регулятором. В этом материале — как устроены LVR, как читается маркировка вида LVR(S)10-6, чем отличаются серии и исполнения, карта модельного ряда с характеристиками, таблица популярных моделей со ссылками на карточки, алгоритм подбора, монтаж, запуск, разбор частых неисправностей и ответы на популярные вопросы.

Содержание:

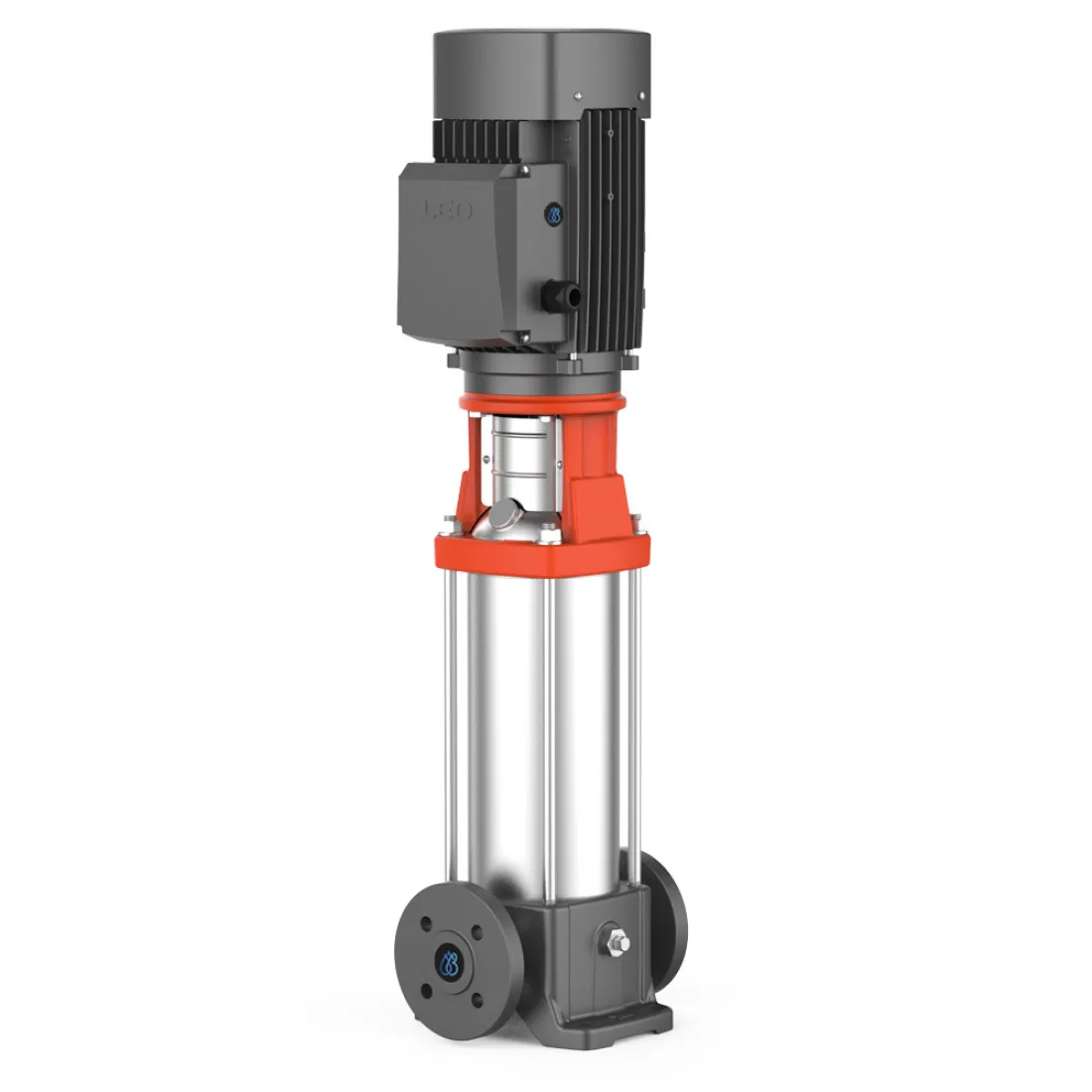

Вертикальный многоступенчатый насос LEO LVR — внешний вид

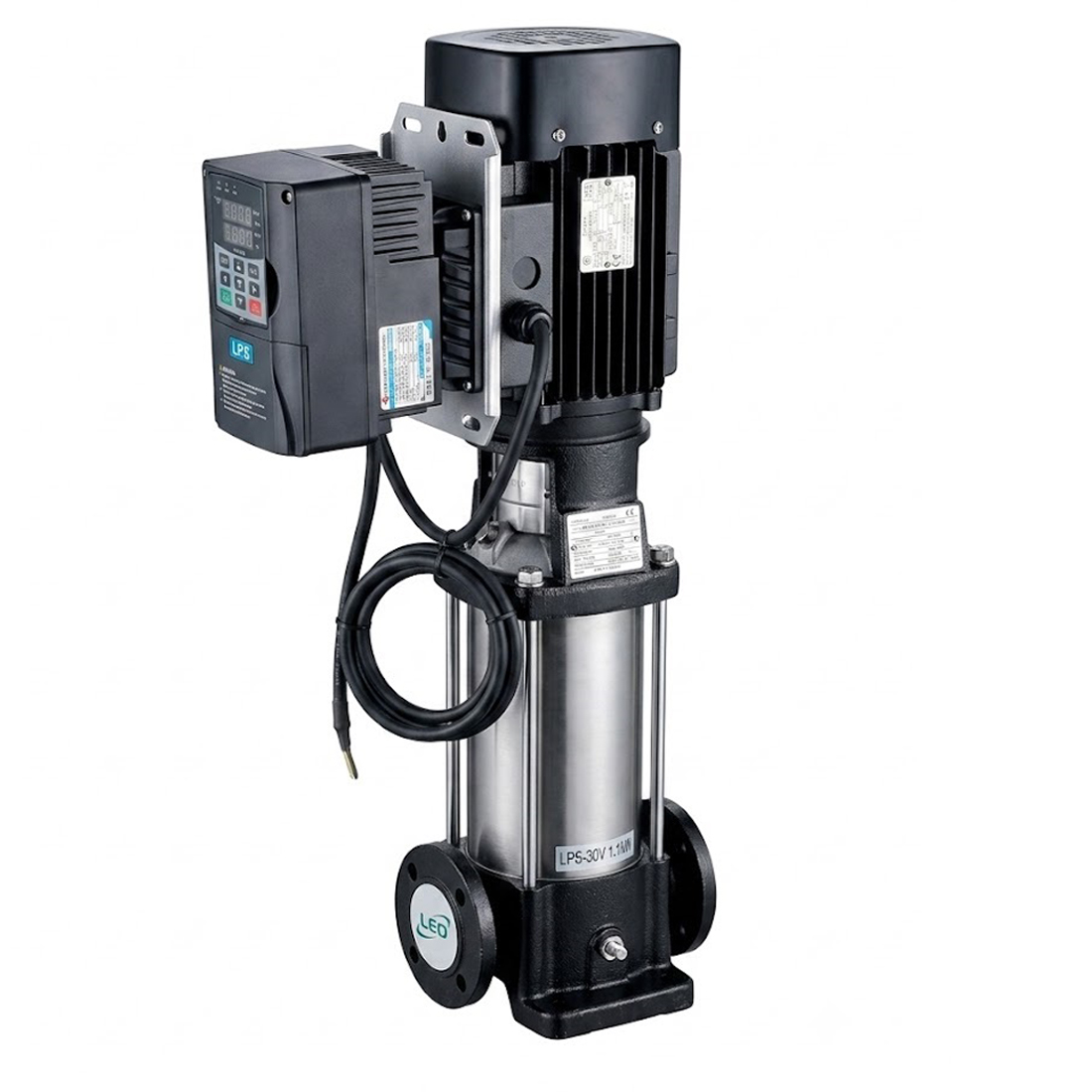

Насос LEO LVR со встроенным частотным регулятором

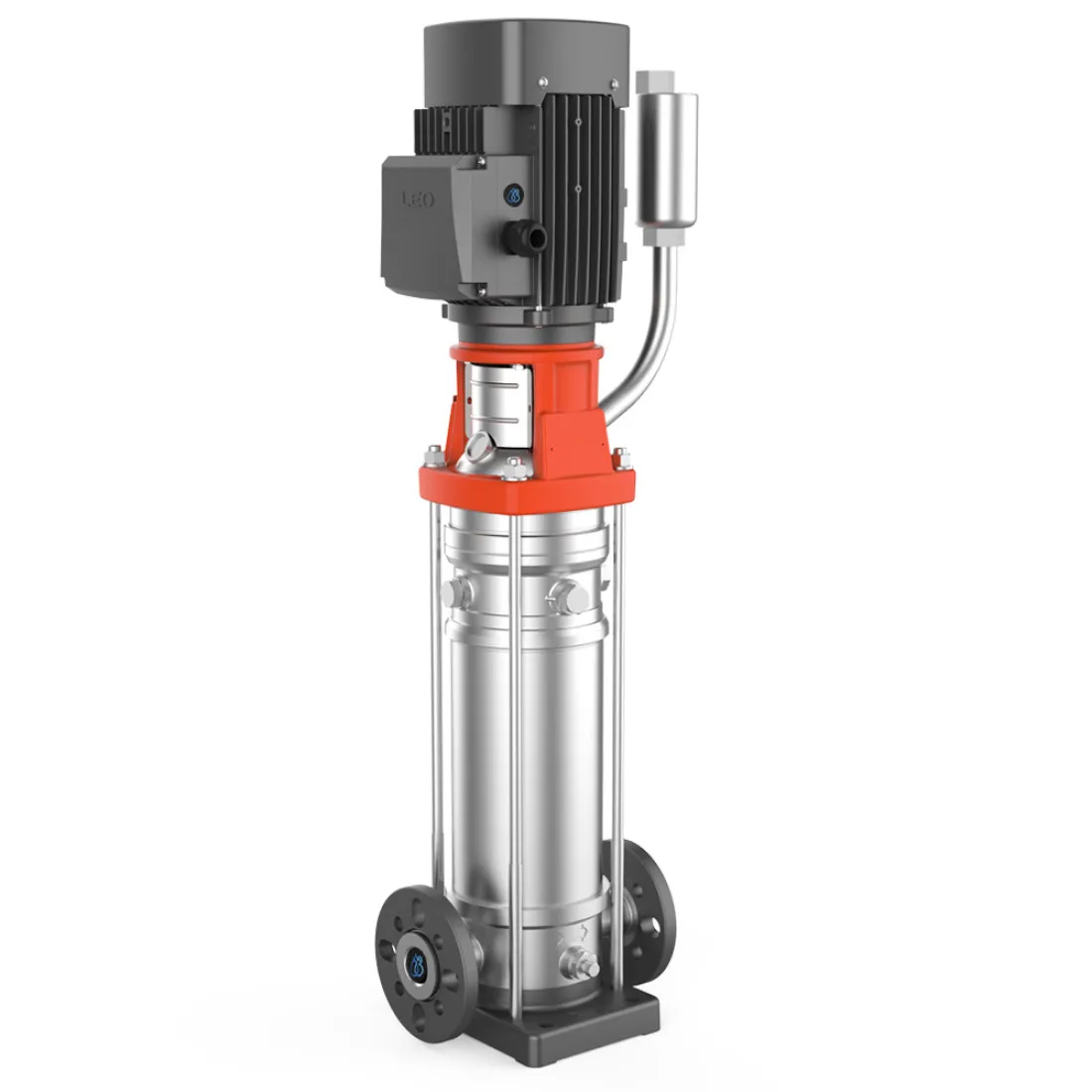

Вертикальный многоступенчатый насос LEO LVSG

Вертикальные многоступенчатые насосы LEO LVR/LVS — от компактных бытовых до промышленных.

Главные тезисы (краткая выжимка)

Назначение: перекачивание чистой воды и создание высокого давления — водоснабжение, повышение давления, подпитка котлов, фильтрация и обратный осмос, водоподготовка, ирригация, охлаждение, пожаротушение.
Тип: поверхностные вертикальные многоступенчатые центробежные насосы. Чем больше ступеней (рабочих колёс), тем выше напор.
Диапазон: подача 1–200 м³/ч, напор до ~320 м, мощность 0,37–110 кВт, число ступеней до 36.
Питание: модели на 220 В (однофазные) и 380 В (трёхфазные). Есть исполнения со встроенным частотным регулятором (поддержание постоянного давления).
Маркировка: LVR(S) + номинальная подача (м³/ч) + число ступеней. Например, LVR10-6 — подача 10 м³/ч, 6 ступеней.
Рабочая среда: чистая вода без твёрдых частиц и волокон, температура до +120 °C (у отдельных исполнений до +180 °C). Класс защиты двигателя IP55, гарантия 24 месяца.
Чего нельзя: перекачивать солёную воду, агрессивные, абразивные, легковоспламеняющиеся и взрывоопасные жидкости, а также жидкости с твёрдыми частицами и волокнами.

Что такое вертикальный многоступенчатый насос

В одноступенчатом насосе одно рабочее колесо, и его напор ограничен. В многоступенчатом колёса установлены последовательно друг над другом: вода проходит ступень за ступенью, и на каждой давление прибавляется. За счёт этого LVR создают большой напор (десятки и сотни метров) при умеренной подаче и компактном вертикальном корпусе, который занимает мало места на полу.

Высокий напор при компактности Число ступеней определяет напор: чем их больше, тем выше насос поднимает воду. Вертикальная компоновка экономит место — насос занимает небольшую площадь.

Коррозионная стойкость Проточная часть (рабочие колёса и камеры) у LVR выполнена из нержавеющей стали — насос рассчитан на длительную работу с чистой водой и водоподготовкой. Точный состав материалов смотрите в карточке модели.

Защита и надёжность Двигатель класса защиты IP55, у однофазных моделей предусмотрена встроенная термозащита от перегрева. Механическое (торцевое) уплотнение вала рассчитано на чистую воду.

Модели с частотным регулятором Исполнения со встроенным частотным преобразователем плавно меняют обороты и поддерживают постоянное давление в системе при разном водоразборе — это экономит электроэнергию и продлевает ресурс.

Где применяются LVR и LVS

По руководству по эксплуатации, насосы используются для перекачивания чистой воды и аналогичных невязких жидкостей в системах:

Водоснабжение и повышение давления Подача и подъём воды в высотных зданиях, повышение давления в магистральных водоводах, насосные станции жилых и общественных объектов, бассейны, фонтаны, спринклерный полив.

Отопление, котлы и охлаждение Подпитка отопительных котлов, циркуляция охлаждающей жидкости, контуры кондиционирования и вентиляции. Допустимая температура воды — до +120 °C (у отдельных исполнений выше).

Водоподготовка, фильтрация, осмос Системы фильтрации, обратного осмоса, ультрафильтрации, дистилляции, сепарации и водоподготовки, где нужен стабильный высокий напор.

Сельское хозяйство и пожаротушение Ирригация и полив, подача воды в сельхозсистемах, а также системы пожаротушения и гидротехнические сооружения.

Чего делать нельзя Насосы рассчитаны только на чистую воду без твёрдых частиц и волокон. Запрещено перекачивать солёную воду, агрессивные, абразивные, легковоспламеняющиеся и взрывоопасные жидкости. Работа «всухую» недопустима — насосная камера должна быть заполнена водой.

Расшифровка маркировки LVR(S)10-6

Название модели зашифровывает серию, подачу и число ступеней. Разберём на примере LVR(S)10-6:

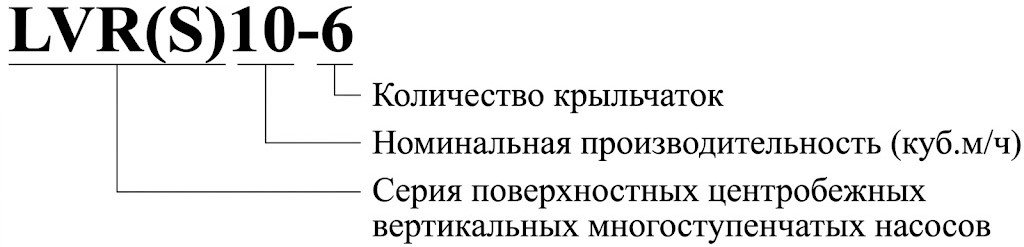

Расшифровка маркировки насоса LEO LVR(S)10-6: серия, номинальная подача, число ступеней

LVR / LVS — серия поверхностных вертикальных многоступенчатых центробежных насосов. LVS отличается не только присоединением (вращающиеся фланцы): у LVR основание выполнено из прочного чугуна, а у LVS вся гидравлическая часть изготовлена из высококачественной нержавеющей стали — это обеспечивает химическую нейтральность и защиту от коррозии.
10 — номинальная производительность (подача), м³/ч.
6 — количество рабочих колёс (ступеней). Чем больше число, тем выше напор.

Запомнить просто: первое число — сколько воды (подача в м³/ч), второе — насколько высоко (число ступеней, от которого зависит напор). Приставка «220 В» в названии означает однофазное исполнение, наличие «частотного регулятора» — встроенный преобразователь частоты.

Серии, исполнения и карта модельного ряда

Модельный ряд организован по номинальной подаче: серии LVR1, LVR2, LVR3, LVR4, LVR5 (малая подача), LVR10, LVR15, LVR20 (средняя), LVR32, LVR45, LVR64, LVR90, LVR120, LVR150, LVR200 (большая, с вращающимися фланцами). Серия LVS — тот же типоразмерный ряд, но с вращающимися фланцами и гидравлической частью полностью из нержавеющей стали (у LVR основание чугунное); LVSG — отдельная модификация (уточняйте исполнение в карточке). Внутри каждой подачи модели различаются числом ступеней — то есть напором.

Исполнения: 380 В (трёхфазные), 220 В (однофазные, для малых и средних мощностей) и модели со встроенным частотным регулятором для поддержания постоянного давления.

↔ Таблица прокручивается по горизонтали. Параметры — по характеристикам производителя; точные значения сверяйте в карточке модели.

Серия	Подача (ном.), м³/ч	Напор макс., м	Мощность, кВт	Ступени
LVR1	1	до 220	0,37–2,2	2–36
LVR2	2	до 232	0,37–3	2–26
LVR3	3	до 228	0,37–3	2–36
LVR4	4	до 211	0,37–4	2–22
LVR5	5	до 226	0,37–5,5	2–36
LVR10	10	до 226	0,75–7,5	2–22
LVR15	15	до 231	1,1–15	1–17
LVR20	20	до 245	1,1–18,5	1–17
LVR32	32	до 269	1,5–30	1–14
LVR45	45	до 323	3–45	1–13
LVR64	64	до 222	4–45	1–8
LVR90	90	до 182	5,5–45	1–6
LVR120	120	до 162	11–75	1–7
LVR150	150	до 157	11–75	1–6
LVR200	200	до 158	18,5–110	1–4
LVS (1–200)	1–200	до ~245	0,37–90	1–36

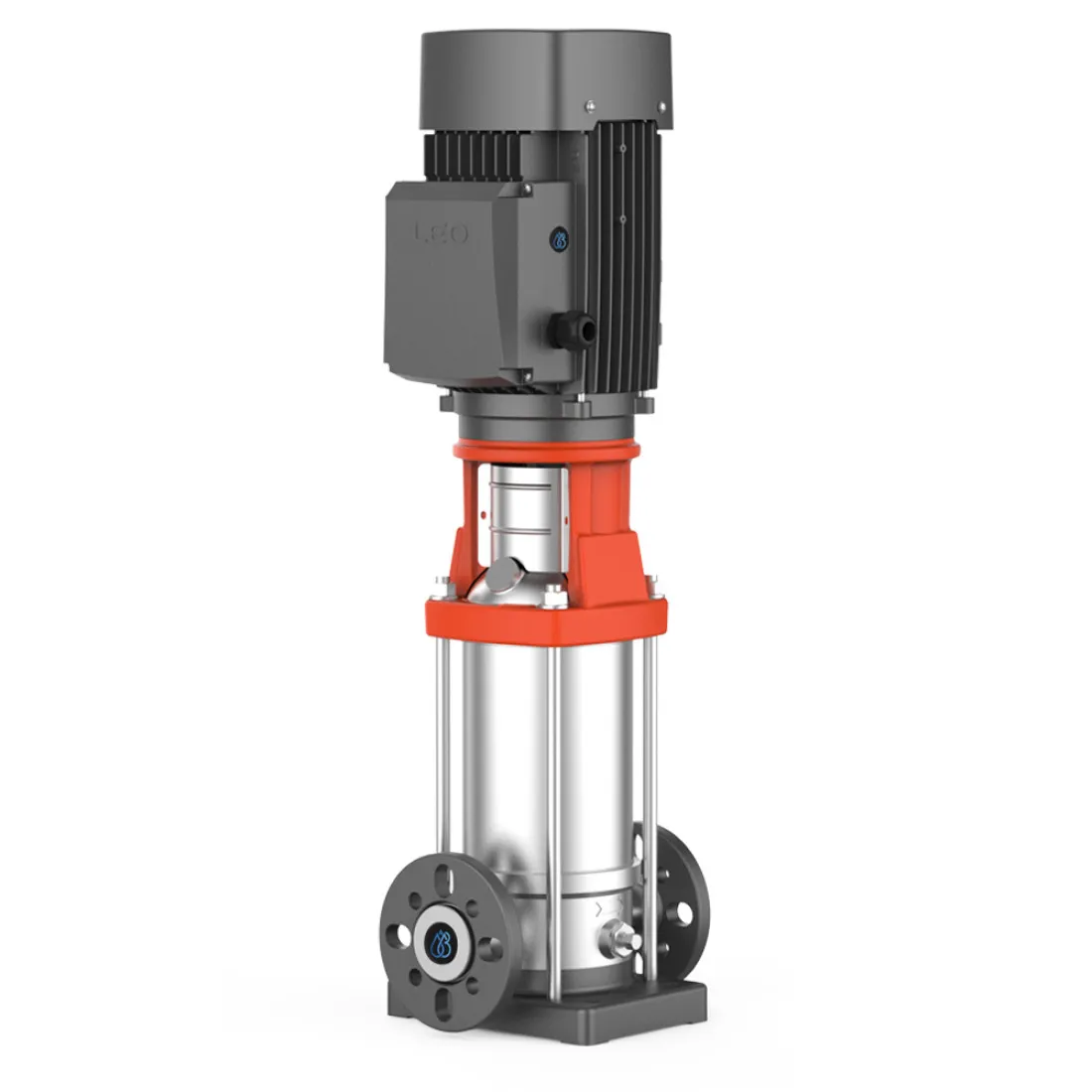

Серия LVS повторяет подачи LVR, но оснащена вращающимися фланцами, а её гидравлическая часть целиком из нержавеющей стали (у LVR основание из чугуна). У больших подач (LVR32 и выше) фланцевое присоединение, у малых — резьбовое.

Модель	Подача ном., м³/ч	Напор ном., м	Напор макс., м	Мощность, кВт	Питание
LVR3-9	3	42	56	0,75	380 В
LVR5-11	5	59	73	2,2	380 В
LVR10-12	10	95	122	4	380 В
LVR15-5	15	58	68	4	380 В
LVR20-7	20	84	99	7,5	380 В
LVR20-14	20	168	200	15	380 В
LVR32-3	32	41,5	55,5	5,5	380 В
LVR45-2	45	39	48,5	7,5	380 В
LVR64-2	64	44	55	11	380 В
LVR90-3	90	64	88	22	380 В
LVR120-2	120	40	46	22	380 В

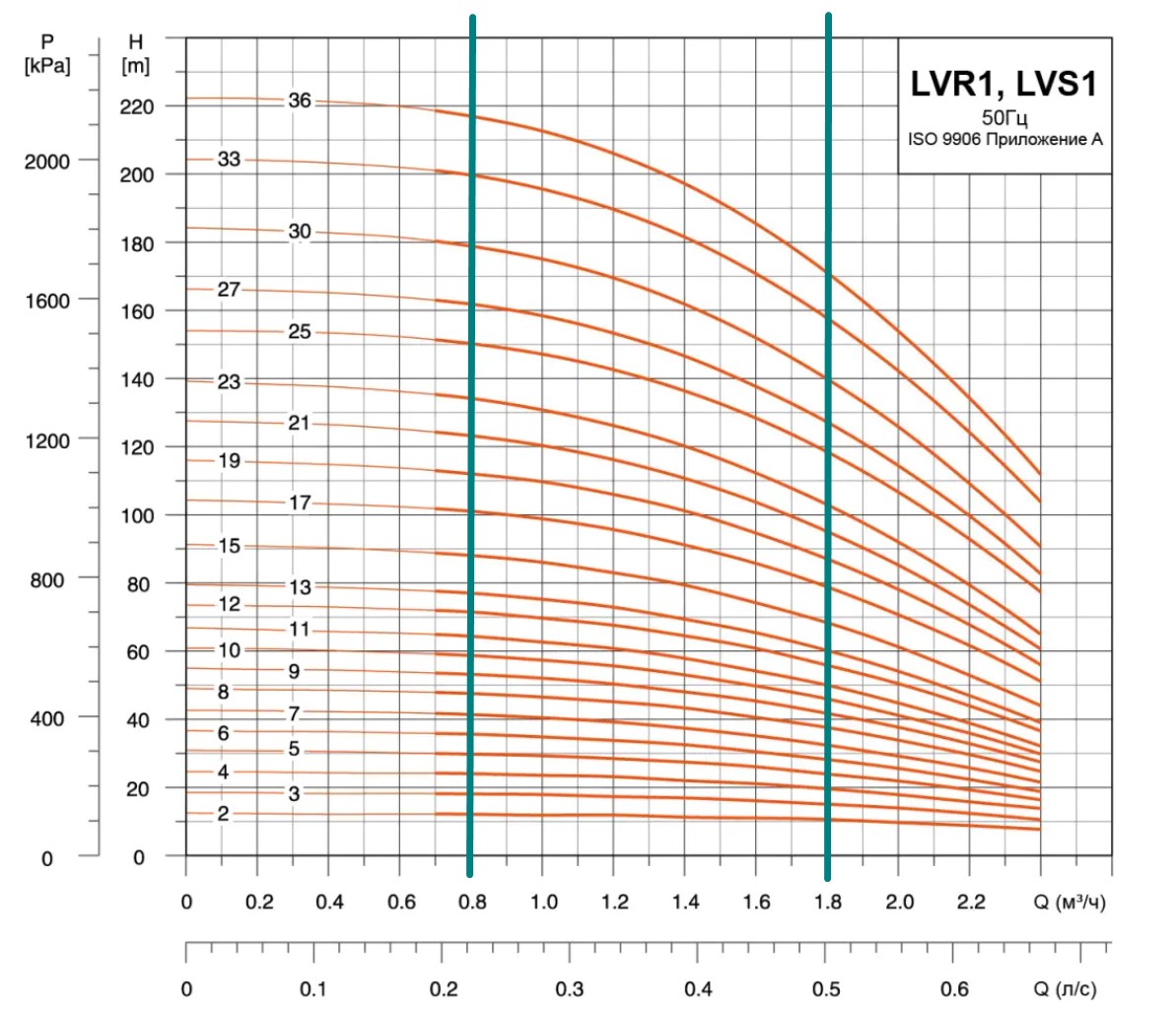

Графики производительности

Графики «напор – подача» показывают рабочую характеристику каждой модели. Оптимальный режим — центральная область кривой. Работа на краях (предельный напор при малой подаче или максимальная подача при нулевом напоре) ведёт к перегреву и негарантийной поломке.

Кривые «напор – подача». Подберите модель так, чтобы рабочая точка попадала в середину кривой.

Как подобрать насос LVR

Подбор ведётся по четырём параметрам:

1. Подача Q (м³/ч) Сколько воды нужно системе в час. Это первое число в названии (LVR10-6 → 10 м³/ч). Расчётная точка должна попадать в среднюю часть кривой выбранной модели.

2. Напор H (м) Высота подъёма плюс потери на трение в трубах и требуемое давление на выходе. Нужный напор задаётся числом ступеней (второе число в названии). Каждые 10 м водяного столба — это примерно 1 бар давления.

3. Электропитание Есть три фазы (380 В) — берите трёхфазную модель. Только бытовая сеть 220 В — однофазное исполнение (доступно у младших моделей).

4. Постоянное давление (частотник) Если в системе переменный водоразбор и нужно стабильное давление (квартирные стояки, полив, водоподготовка) — выбирайте модель со встроенным частотным регулятором. Это экономит электроэнергию и снижает гидроудары.

Пример расчёта напора: подъём воды на 30 м (10-этажный дом) + потери в трубах ~15 м + запас давления на верхнем этаже 20 м (2 бар) = нужен напор около 65 м. Под подачу 10 м³/ч этому соответствует, например, LVR10-8…10-9 — модель с подходящим числом ступеней.

Получить подбор по заявке →

Установка и подключение

Монтаж и подключение к электросети должен выполнять квалифицированный специалист. Источник питания обязательно с заземлением и УЗО.

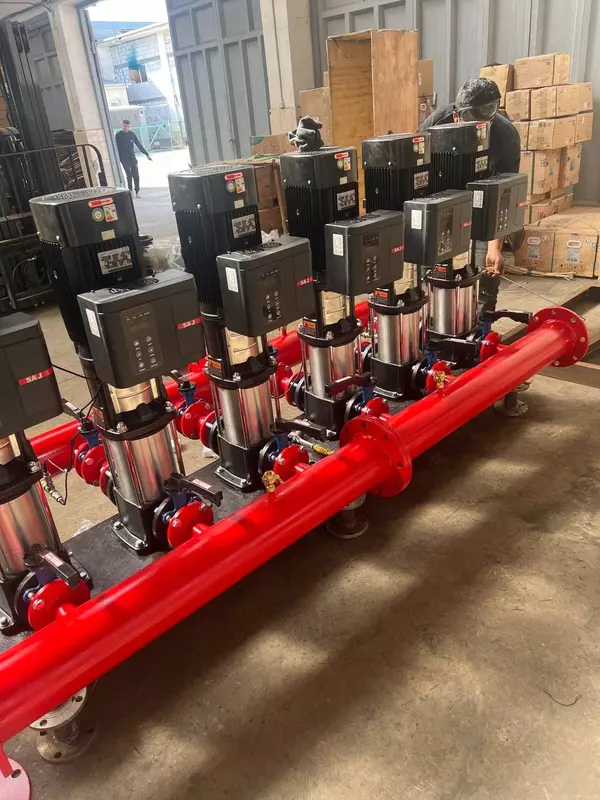

Пример схемы установки насоса LEO LVR: фундамент, входной и выходной трубопровод, обратный клапан, задвижки, манометр

Типовая обвязка: запорная арматура и обратный клапан на входе и выходе, манометр, опора трубопроводов.

Насос устанавливают строго вертикально на ровном жёстком основании (фундаменте) и крепят болтами через опорную плиту. Помещение — сухое, проветриваемое, защищённое от мороза, дождя и солнца.
Трубопроводы крепят на собственные опоры — корпус насоса не должен нести их вес. Лучший материал входной трубы — нержавеющая сталь, медь или пластик.
На входе и выходе ставят запорную арматуру (задвижки) и обратный клапан, на выходе — манометр. Входной трубопровод — как можно короче и герметичнее, без подсоса воздуха.
Если температура в помещении может опускаться ниже +4 °C, примите меры против замерзания воды в насосе и трубах.
Сечение питающего кабеля подбирают по мощности насоса и длине линии — это задача специалиста.

Для трёхфазных моделей После подключения проверьте направление вращения: оно должно совпадать со стрелкой на насосе. Если ротор вращается в обратную сторону (напор и подача занижены) — поменяйте местами две фазы.

Ввод в эксплуатацию

Заполните насос и входной трубопровод водой. Откройте заливную пробку, залейте воду до полного вытеснения воздуха, закройте пробку. Запуск «всухую» недопустим.
Откройте задвижку на входе. Задвижку на выходе приоткройте, затем запустите насос и плавно доведите её до рабочего положения.
Для трёхфазных моделей проверьте направление вращения; при неверном — поменяйте две фазы.
Убедитесь, что насос работает в номинальном режиме (рабочая точка в середине кривой), без шума, вибрации и перегрева.

Главное правило: не запускайте «всухую» и не перегружайте Без воды в насосной камере торцевое уплотнение быстро выходит из строя. Длительная работа в режиме перегрузки (за пределами кривой) перегревает двигатель — у однофазных моделей срабатывает встроенная термозащита, у трёхфазных это ведёт к негарантийной поломке. Насос должен работать в номинальном режиме.

Обслуживание и хранение

Периодически проверяйте состояние торцевого уплотнения, подшипников и крыльчаток; следите за отсутствием течи и посторонних шумов. Все работы — после отключения от сети.
Очищайте входной фильтр и трубопроводы от загрязнений, проверяйте целостность кабеля и надёжность заземления.
Питание — 220 В или 380 В, 50 Гц, отклонение напряжения в пределах ±10%. При нестабильной сети используйте стабилизатор.
На период простоя в холодном помещении слейте воду из насоса и трубопроводов. Храните в сухом, проветриваемом, защищённом от мороза месте.

Возможные неисправности

Все работы — только после отключения насоса от сети. Сводная таблица по руководству:

Неисправность	Вероятная причина	Что делать
Насос не работает	Плохой контакт в сети или клеммах; сгорел пусковой конденсатор (1ф); заклинил подшипник или крыльчатка; перегорела обмотка статора	Проверить и затянуть контакты; конденсатор, подшипник, обмотку — менять в сервисе; провернуть вал за вентилятор, при заклинивании разобрать и удалить засор
Работает, но не подаёт воду	Насосная камера не заполнена водой; течь во входном/выходном трубопроводе; высота подъёма выше максимальной; замёрзла вода; повреждена крыльчатка	Залить воду; проверить герметичность стыков; снизить высоту подъёма до номинальной; дождаться оттаивания; крыльчатку заменить в сервисе
Недостаточное давление или производительность	Слишком длинный трубопровод с изгибами или малым диаметром; засор трубопровода, фильтра или камеры; обратное вращение (3ф)	Подобрать диаметр и укоротить трубопровод; устранить засор; поменять две фазы
Вибрация и нехарактерный шум	Насос не закреплён к основанию; инородные предметы в трубопроводе/камере; неустойчивое основание; износ подшипника	Затянуть крепёж; очистить трубопровод и камеру; закрепить на устойчивом фундаменте; заменить подшипник
Перегрев / срабатывает термозащита (1ф)	Длительная перегрузка; засор; нестабильное напряжение или неправильное заземление	Вернуть в номинальный режим; устранить засор; поставить стабилизатор, проверить заземление и кабель
Течь сальника	Торцевое уплотнение изношено или повреждено	Заменить сальник (торцевое уплотнение)

Гарантия и комплектация

Комплектация: насос в сборе, руководство по эксплуатации, гарантийный талон, упаковка. Производитель может изменять комплектацию.

Гарантия: гарантийный срок эксплуатации — 24 месяца с даты продажи при наличии заполненного гарантийного талона со штампом продавца. Гарантия не распространяется на быстроизнашивающиеся детали (торцевое уплотнение, подшипники, крыльчатки) и на поломки от работы «всухую», перегрева, перегрузки или неправильной эксплуатации.

Частые вопросы

Что означают цифры в названии (LVR10-6)?

Первое число — номинальная подача в м³/ч (10 м³/ч), второе — количество рабочих колёс (ступеней), от которого зависит напор. LVR10-6 — это подача 10 м³/ч и 6 ступеней. Чем больше второе число, тем выше напор при той же подаче.

Чем LVS отличается от LVR?

Это тот же тип вертикального многоступенчатого насоса, но у LVS два отличия: вращающиеся фланцы (удобнее присоединять к трубопроводу) и материал — вся гидравлическая часть LVS выполнена из высококачественной нержавеющей стали, тогда как у LVR основание из прочного чугуна. Нержавеющая проточная часть даёт химическую нейтральность и защиту от коррозии. Подача и напор подбираются так же — по подаче и числу ступеней.

Зачем нужна модель со встроенным частотным регулятором?

Частотный преобразователь плавно меняет обороты двигателя и поддерживает постоянное давление в системе при разном расходе воды. Это удобно для водоснабжения с переменным водоразбором, экономит электроэнергию, снижает пусковые токи и гидроудары, продлевает ресурс насоса.

Можно ли использовать LVR для питьевой воды?

Проточная часть LVR выполнена из нержавеющей стали, которая применяется в водоподготовке. В заводском руководстве насос отнесён к технической технике — эта отметка связана прежде всего с требованиями к сертификации под питьевое назначение, а не с материалами. Если планируете применять насос в системе питьевого водоснабжения, согласуйте применение под конкретную задачу — поможем подобрать модель и проверить необходимые документы. Перекачивать солёную воду, агрессивные и абразивные жидкости нельзя.

Как рассчитать нужный напор?

Сложите высоту подъёма воды, потери на трение в трубах и требуемое давление на выходе (10 м напора ≈ 1 бар). Пример: подъём 30 м + потери 15 м + 20 м запаса (2 бар) = около 65 м. Под нужную подачу выбирают модель с подходящим числом ступеней и проверяют рабочую точку по графику.

Какая температура воды и класс защиты у LVR?

Стандартное исполнение рассчитано на температуру жидкости до +120 °C, у отдельных исполнений — выше. Класс защиты двигателя — IP55. Перекачиваемая жидкость должна быть чистой, без твёрдых частиц и волокон.

Где купить насос LEO LVR с доставкой по России?

Насосы серий LVR и LVS — в каталоге 3drops.ru, более 500 типоразмеров с характеристиками. Для подбора под вашу задачу оставьте заявку или закажите обратный звонок — поможем рассчитать подачу, напор и подобрать исполнение.

Примечание: материал подготовлен на основе официального руководства по эксплуатации насосов LEO серий LVR и LVS и проверен специалистом 3drops.ru по подбору насосного оборудования. Параметры приведены по характеристикам производителя и носят ознакомительный характер — перед заказом сверьте характеристики в карточке конкретной модели. Вопросы по подбору и расчёту рабочей точки — на info@3drops.ru.
