Насосы для химических жидкостей: типы, материалы, подбор

Q: Зачем нужен химический насос с магнитным приводом?

В нём нет уплотнения вала, вращение передаётся магнитной муфтой. Это исключает утечку и испарение, поэтому магнитные насосы (MP, MPH, MD, QBF) выбирают для ядовитых, летучих, дорогих и особо агрессивных сред.

Q: Какой насос подходит для серной кислоты?

Серную кислоту качают пластиковые насосы — полипропилен (FS, FSZ) или полиэтилен UHMW-PE (UHB-ZK, FSB). Конкретный материал зависит от концентрации и температуры; для высоких концентраций согласуйте подбор по таблице химстойкости.

Q: Что означают буквы в маркировке химнасоса (Z, -Pro, ВЗ, -S)?

Z — самовсасывающее исполнение (FSZ, SZ, FZB-L). -Pro — с термозащитой двигателя. ВЗ — взрывозащищённое исполнение. -S у погружных WQD — исполнение из нержавеющей стали для агрессивных и сточных жидкостей.

Насос для химических жидкостей — это оборудование для перекачивания кислот, щелочей, растворителей, электролитов, травильных и моющих растворов и других агрессивных сред, которые за часы разрушают обычный чугунный или стальной насос. Главное в химическом насосе — не мощность, а материал проточной части и уплотнений, подобранный под конкретную среду, её концентрацию и температуру. Это быстрорастущий сегмент для российского рынка: спрос идёт из гальваники, химических и фармацевтических производств, водоподготовки, пищевой, нефтяной и металлургической отраслей.

В этом руководстве собран весь ассортимент химических насосов Vodotok из каталога 3drops.ru — по сериям, с таблицами характеристик и прямыми ссылками на карточки. Разберём типы конструкций (центробежные, с магнитным приводом, погружные, самовсасывающие, взрывозащищённые), материалы и их химстойкость, какие кислоты и щёлочи можно качать, и дадим пошаговый алгоритм, чтобы вы за пару минут поняли, какой насос нужен именно под вашу химию.

Важно перед подбором Химстойкость зависит от связки «среда + концентрация + температура». Один и тот же материал может прекрасно держать кислоту малой концентрации и разрушаться при высокой или при нагреве. Всегда сверяйте конкретную среду по таблице химстойкости и согласовывайте подбор со специалистом — цена ошибки в химнасосе высокая.

Содержание:

Центробежный насос для химических жидкостей Vodotok FS из полипропилена

Химический насос с магнитным приводом Vodotok MP

Погружной насос для химических жидкостей Vodotok WQD-S из нержавеющей стали

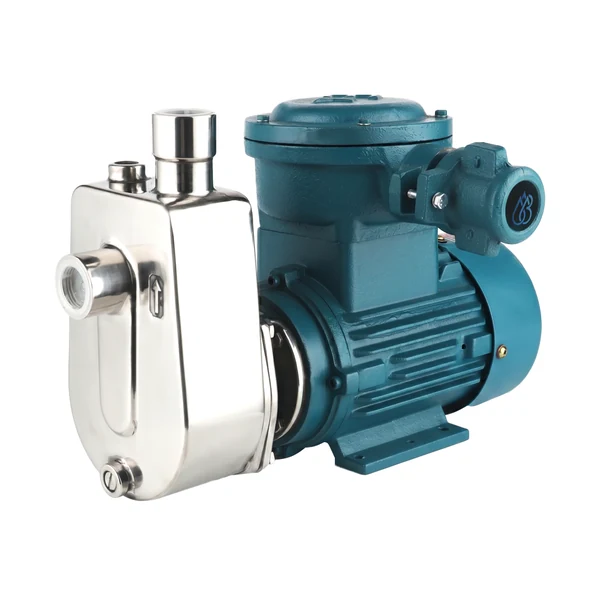

Взрывозащищённый насос для химических жидкостей Vodotok Н-НХНС

Насосы для химических жидкостей Vodotok: центробежные из пластика, с магнитным приводом, погружные и взрывозащищённые.

Главные тезисы

Назначение: перекачивание кислот, щелочей, растворителей, электролитов, травильных и моющих растворов в гальванике, химической, фармацевтической, пищевой, нефтяной и металлургической отраслях и в водоподготовке.
Главное при выборе — материал: ABS-пластик, полипропилен (PP), полиэтилен UHMW-PE, нержавеющая сталь AISI 304; уплотнения NBR или Viton (фторкаучук). Материал подбирают под среду, концентрацию и температуру.
Пять классов конструкций: центробежные, самовсасывающие, герметичные с магнитным приводом (для токсичных и летучих сред), погружные и взрывозащищённые.
Герметичность: у насосов с магнитным приводом нет уплотнения вала — нет утечки и испарений; их берут для опасных, ядовитых и дорогих жидкостей.
Температура: пластиковые насосы — обычно до 50–80 °C (по материалу), нержавеющие — до 100–120 °C.
Безопасность: для взрывоопасных зон — только взрывозащищённое исполнение (ВЗ); нержавейка не подходит для соляной и плавиковой кислот.

Чем химический насос отличается от обычного

Обычный насос рассчитан на воду. Кислота или щёлочь разъедают его чугун, сталь и резиновые уплотнения за часы или дни. Химический насос отличается тремя вещами:

Стойкая проточная частьКорпус, крыльчатка и камера — из химически стойких полимеров (ABS, полипропилен, полиэтилен UHMW-PE, фторопласт) или нержавеющей стали.

Стойкие уплотненияПрокладки и кольца — из NBR (бутадиен-нитрильный каучук) или Viton (фторкаучук). Viton держит более широкий спектр сред и температур.

Защита от утечекДля опасных и летучих сред применяют насосы с магнитным приводом без вращающегося уплотнения вала — это исключает протечку и испарение.

Типы химических насосов по конструкции

ЦентробежныеБазовый тип для перекачки кислот и щелочей из ёмкостей и автоцистерн. Корпус из пластика или нержавейки. Среди них есть самовсасывающие (индекс «Z»).

С магнитным приводом (герметичные)Вращение через магнитную муфту, уплотнения вала нет — исключены утечка и испарения. Вал и подшипники из керамики. Для ядовитых, летучих, ценных и особо агрессивных сред.

ПогружныеОпускаются прямо в ёмкость или приямок с агрессивной, загрязнённой или сточной жидкостью. Корпус из нержавеющей стали AISI 304.

СамовсасывающиеПоднимают жидкость с уровня ниже насоса без заполнения камеры перед каждым пуском. Удобны для заглублённых ёмкостей и автоцистерн.

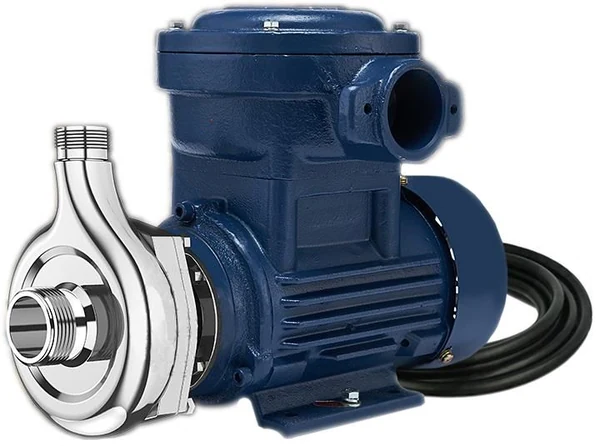

ВзрывозащищённыеСерии с индексом «ВЗ» (Н-НХНС, Н-НХВН) — взрывозащищённый мотор и нержавеющая камера для горючих и взрывоопасных сред. Обычные насосы там запрещены.

Материалы и химстойкость

Материал проточной части — главный критерий. Из чего сделана каждая серия и какие уплотнения применяются (по руководству Vodotok):

Серия	Материал проточной части	Уплотнения	Макс. температура*
S, SZ	ABS-пластик	NBR	до ~60 °C
FS, FSZ	Полипропилен CFR-PP	NBR	до ~60 °C
FSB, FSB-L, FZB-L, UHB-ZK	Полиэтилен UHMW-PE	Viton	до ~80 °C
IH, CZ	Нержавеющая сталь AISI 304	NBR / Viton	до ~100–120 °C
MP, MPH, MD, QBF, QBFZ	Химстойкие полимеры + керамический вал	без уплотнения вала	по карточке
WQD-S	Нержавеющая сталь AISI 304	торцевое	по карточке

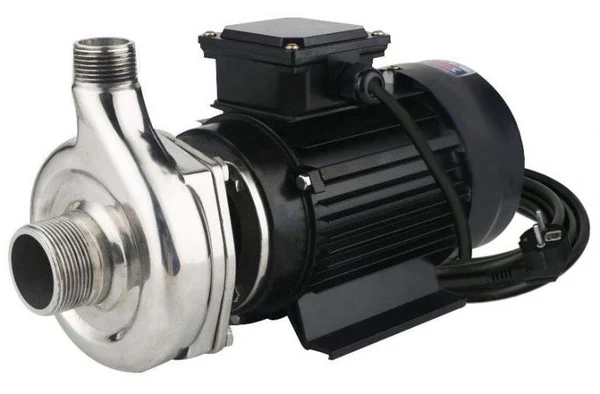

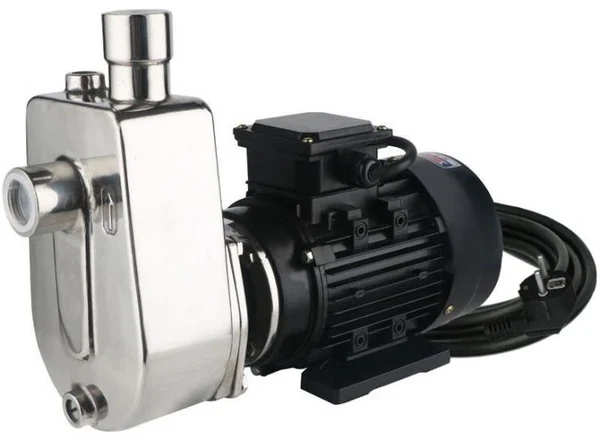

Н-НСН, Н-НВН, Н-НХНС, Н-НХВН	Насосная камера — нержавеющая сталь	сальник	по карточке

* Ориентировочные пределы; точное значение зависит от среды и концентрации. Сверяйте по таблице химстойкости и карточке модели.

Важно по нержавейке: AISI 304 держит многие щёлочи и кислоты, но не подходит для соляной (HCl) и плавиковой (HF) кислот и концентрированных хлоридов — для них нужны пластиковые или магнитные насосы. И наоборот, для высоких температур и сред, разрушающих пластик, выбирают нержавейку.

Какие кислоты и щёлочи можно качать

Пластиковые химнасосы (PP, UHMW-PE, ABS) перекачивают широкий спектр распространённых агрессивных сред. По руководству Vodotok к ним относятся:

Группа	Примеры сред
Кислоты	серная (H₂SO₄), азотная (HNO₃), соляная (HCl), фосфорная (H₃PO₄), плавиковая/фтористоводородная (HF), бромистоводородная (HBr), уксусная (CH₃COOH), хромовая
Щёлочи	гидроксид натрия (NaOH), калия (KOH), кальция, магния, бария; аммиачная вода (нашатырный спирт)
Соли и растворы	хлорид аммония, сульфаты, электролиты, травильные, моющие и газожидкостные смеси, промышленные стоки
Растворители и прочее	растворители, нейтральные и слабоагрессивные технологические жидкости

Допустимость каждой среды зависит от концентрации и температуры: для одной группы серий предел 20–50 °C, для полиэтиленовых UHMW-PE — выше (65–80 °C). В руководстве к каждому насосу есть таблица химстойкости с обозначениями: коррозия отсутствует, незначительна, слабая или запрещено. Пришлите нам название среды, концентрацию и температуру — подберём материал и серию точно.

Быстрый выбор: что брать под вашу задачу

Шпаргалка, чтобы сузить выбор за минуту. Точную модель подберём по заявке.

Ваша задача	Что подойдёт
Кислоты/щёлочи средней концентрации, перекачка из ёмкости	Полипропилен — серии FS / FSZ
Более агрессивная среда или повышенная температура	Полиэтилен UHMW-PE — UHB-ZK, FSB, FSB-L
Горячая среда, совместимая с нержавейкой (не HCl/HF)	Нержавейка — серия IH
Ядовитая, летучая или дорогая жидкость — нельзя ни капли наружу	Магнитный привод — MP, MPH, MD, QBF
Жидкость ниже насоса, нет залива	Самовсасывающие — FSZ, SZ, FZB-L, QHB
Откачка со дна ёмкости/приямка, загрязнённая среда	Погружные — WQD-S
Масла, керосин, бензин, электролиты и другие кислотно-щёлочные жидости	С магнитным приводом — MP, MPH
Горючая/взрывоопасная среда или взрывоопасная зона	Взрывозащищённые — Н-НХНС, Н-НХВН (ВЗ)
Бюджетная задача, слабоагрессивная среда	ABS-пластик — S, SZ

Каталог химических насосов по сериям

↔ Таблицы прокручиваются по горизонтали. Нажмите на модель, чтобы перейти в карточку с ценой и наличием. Характеристики — по данным производителя; материал сверяйте в карточке.

Центробежные из полипропилена (FS, FSZ)

Полипропилен CFR-PP, уплотнения NBR. Подходят для большинства распространённых кислот и щелочей при температуре примерно до 60 °C.

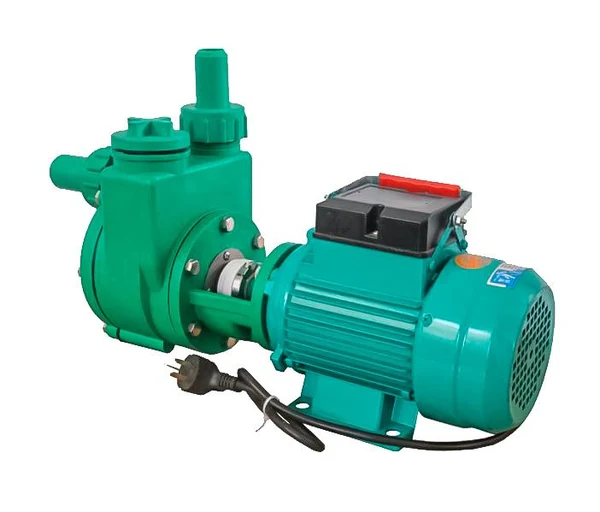

Серия FS

Базовая центробежная серия из полипропилена для большинства кислот и щелочей. Версии «-Pro» — с термозащитой двигателя. Материал рабочей камеры — полипропилен CFR-PP; уплотнения NBR.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
FS32X25-11R (380В)	4	11	0,75	380 В
FS32X25-11R (220В)	4	11	0,75	220 В
FS40X32-18R (380В)	12	18	1,5	380 В
FS50X40-22R (380В)	18	22	2,2	380 В
FS50X40-25R (380В)	36	25	3	380 В
FS65X50-26R (380В)	30	26	4	380 В
FS65X50-32R (380В)	40	32	5,5	380 В
FS100X80-32R (380В)	80	32	11	380 В
FS100X80-32R-Pro с темрозащитой (380В)	80	32	11	380 В
FS32X25-11R-Pro с термозащитой (220В)	4	11	0,75	220 В
FS65X50-32R-Pro с термозащитой (380В)	40	32	5,5	380 В
FS80X65-32R (380В)	50	32	7,5	380 В
FS80X65-32R-Pro с термозащитой (380В)	50	32	7,5	380 В

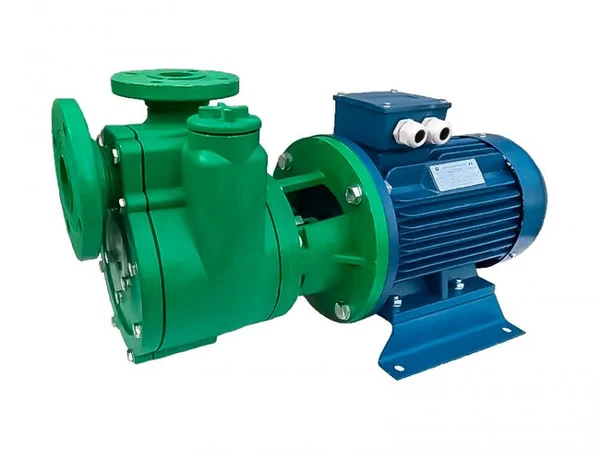

Серия FSZ

Самовсасывающие FS с рабочей камерой из полипропилена CFR-PP, уплотнения NBR. — не нужно заливать камеру перед каждым пуском.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
FSZ32X25-11R (380В)	4	11	0,75	380 В
FSZ32X25-11R (220 В)	4	11	0,75	220 В
FSZ40X32-18R (380В)	10	18	1,5	380 В
FSZ50X40-22R (380В)	16	22	2,2	380 В
FSZ50X40-25R (380В)	18	25	3	380 В
FSZ65X50-26R (380В)	30	26	4	380 В
FSZ65X50-26R-Pro с термозащитой (380В)	30	26	4	380 В
FSZ65X50-32R (380В)	40	32	5,5	380 В
FSZ80X65-32R (380В)	50	32	7,5	380 В
FSZ80X65-32R-Pro с темрозащитой (380В)	50	32	7,5	380 В

Центробежные из ABS-пластика (S, SZ)

ABS-пластик. Бюджетный класс для менее агрессивных сред и небольших расходов.

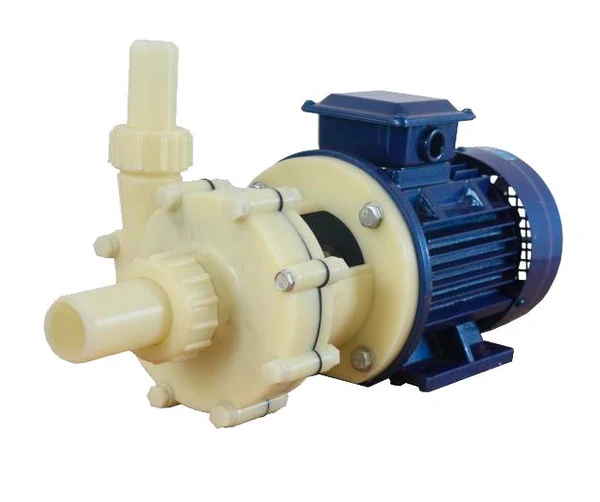

Серия S

Компактные недорогие насосы с рабочей камерой из ABS-пластика для менее агрессивных сред и небольших расходов. Уплотнения NBR.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
S-103 (380В)	4	11	0,75	380 В
S-103 (220В)	4	11	0,75	220 В
S-102 (380В)	8,5	18	1,5	380 В
S-102 (220В)	8,5	18	1,5	220 В
S-102-Pro (220 В) с термозащитой	8,5	18	1,5	220 В
S-102-Pro (380 В) с термозащитой	8,5	18	1,5	380 В
S-103-Pro (220 В) с термозащитой	4	11	0,75	220 В

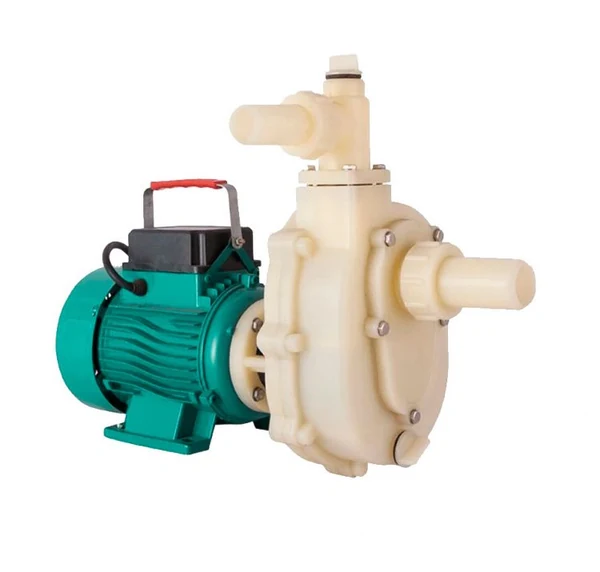

Серия SZ

Самовсасывающая версия S с рабочей камерой из ABS-пластик; уплотнения NBR.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
SZ-103 (380В)	4	11	0,75	380 В
SZ-103 (220В)	4	11	0,75	220 В
SZ-102 (380В)	8,5	18	1,5	380 В
SZ-102 (220В)	8,5	18	1,5	220 В
SZ-103-Pro (220 В) с термозащитой	4	11	0,75	220 В
SZ-103-Pro (380 В) с термозащитой	4	11	0,75	380 В

Центробежные из полиэтилена UHMW-PE (UHB-ZK, FSB, FSB-L, FZB-L)

Сверхвысокомолекулярный полиэтилен UHMW-PE с прочностью стали, уплотнения Viton. Держат более агрессивные среды и температуру примерно до 80 °C.

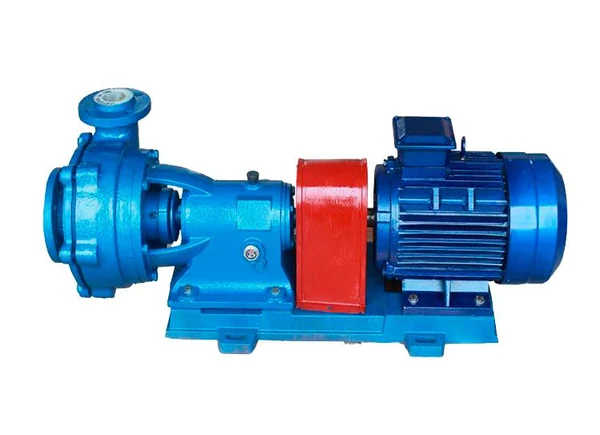

Серия UHB-ZK

Мощная линейка с насосной камерой из полиэтилена UHMW-PE: химстойкость + прочность, повышенная температура и подача. Уплотнения Viton.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
32UHB-ZK-10-10 (380В)	10	10	1,1	380 В
32UHB-ZK-10-15 (380В)	10	15	1,5	380 В
32UHB-ZK-5-20 (380В)	5	20	1,5	380 В
32UHB-ZK-10-20 (380В)	10	20	2,2	380 В
32UHB-ZK-10-20 (улучшенный двигатель) (380В)	10	20	2,2	380 В
40UHB-ZK-15-15 (380В)	15	15	2,2	380 В
50UHB-ZK-10-35 (380В)	10	35	4	380 В
50UHB-ZK-15-32 (380В)	15	32	5,5	380 В
65UHB-ZK-20-40 (380В)	20	40	7,5	380 В
80UHB-ZK-30-50 (380В)	30	50	11	380 В
100UHB-ZK-60-40 (380В)	60	40	18,5	380 В

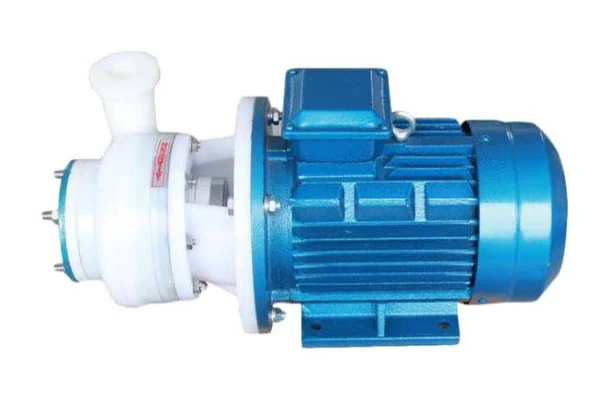

Серия FSB

Центробежные с насосной камерой из полиэтилена UHMW-PE, с уплотнениями Viton для агрессивных сред.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
FSB40X32-18 (380В)	10	18	2,2	380 В
FSB40X32-20 (380В)	10	20	3	380 В
FSB50X40-20 (380В)	15	20	3	380 В
FSB50X40-25 (380В)	15	25	4	380 В

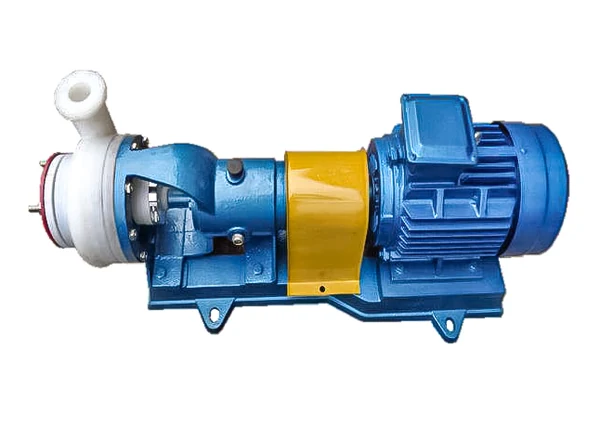

Серия FSB-L

Консольные с насосной камерой из полиэтилена UHMW-PE; широкий диапазон подачи — от малых до 100 м³/ч. Уплотнения Viton.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
FSB-L-25X20-10 (380В)	3,6	10	1,5	380 В
FSB-L-40X32-20 (380В)	10	20	3	380 В
FSB-L-50X40-25 (380В)	15	25	4	380 В
FSB-L-50X40-40 (380В)	15	40	5,5	380 В
FSB-L-65X50-32 (380В)	29	32	5,5	380 В
FSB-L-80X65-20 (380В)	50	20	5,5	380 В
FSB-L-50X32-50 (380В)	15	50	7,5	380 В
FSB-L-80X65-34 (380В)	50	34	7,5	380 В
FSB-L-100X80-40 (380В)	100	40	15	380 В
FSB-L-65X50-50 (380В)	29	50	15	380 В

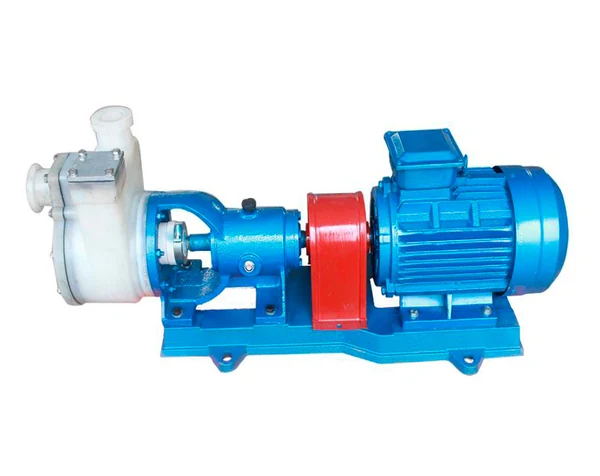

Серия FZB-L

Самовсасывающие насосы с рабочей камерой из UHMW-PE. Уплотнения марки Viton.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
FZB-L-40X32-30 (380В)	8	30	3	380 В
FZB-L-50X40-30 (380В)	12	30	4	380 В
FZB-L-80X65-30 (380В)	40	30	7,5	380 В

Центробежные из нержавеющей стали (IH)

Насосная камера их нержавеющий сталь AISI 304 — для совместимых сред и высоких температур. Не применять для соляной (HCl) и плавиковой (HF) кислот.

Серия IH

Насосы консольного типа, что позволяет производить техническое обслуживание насоса без демонтажа трубопровода.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
IH50-32-125 (380В)	12,5	20	2,2	380 В
IH65-50-125 (380В)	25	20	3	380 В
IH80-65-160 (380В)	50	32	7,5	380 В

С магнитным приводом — герметичные (MP, MPH, MD, QBF, QBFZ)

Магнитная муфта вместо уплотнения вала полностью исключает утечку и испарение. Выбор для ядовитых, летучих, дорогих и особо агрессивных жидкостей.

Серия MP

Компактные герметичные насосы с магнитным приводом для дозирования и циркуляции ядовитых и летучих сред — без риска утечки. Магнитный привод; проточная часть из химически стойких полимеров, вал и подшипники из керамики. Буквенные индексы (R, RN, RM, RX, RZ) обозначают типоразмер и исполнение — модели отличаются производительностью и напором, сравните значения в таблице.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
MP-10RN (220В)	0,7	2,1	0,01	220 В
MP-15R (220В)	1,1	3,4	0,01	220 В
MP-15RM (220В)	1,9	3,4	0,01	220 В
MP-15RN (220В)	1,1	3,4	0,01	220 В
MP-20RZM (220В)	2,3	6,9	0,01	220 В
MP-6RZ (220В)	0,4	2,7	0,01	220 В
MP-15RM (магнитный привод) (220В)	1,9	4,3	0,02	220 В
MP-20R (220В)	1,9	3,4	0,02	220 В
MP-20RXM (220В)	0,6	2,5	0,02	220 В
MP-30R (220В)	5,3	5,4	0,03	220 В
MP-30RXM (220В)	1	4,1	0,03	220 В
MP-30RZ (220В)	1	11	0,03	220 В
MP-30RZM (220В)	3,1	11	0,03	220 В
MP-40R (220В)	3,1	6,5	0,07	220 В
MP-40RXM (220В)	4,2	4,7	0,07	220 В
MP-55RZ (220В)	1,7	14	0,09	220 В
MP-55RZM (220В)	5,8	14	0,09	220 В
MP-70RM (220В)	7,8	9,7	0,15	220 В
MP-100RM (220В)	10,2	11,6	0,25	220 В
MP-120R (220В)	13,2	10,5	0,37	220 В
MP-120R (магнитный привод) (220В)	13,2	10,5	0,37	220 В

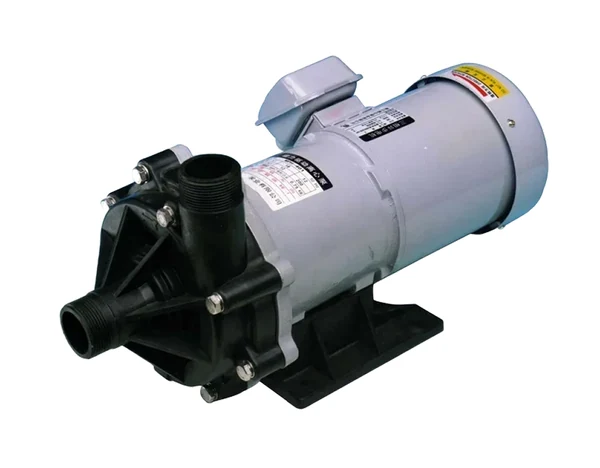

Серия MPH

Более мощные герметичные насосы с магнитным приводом. Магнитный привод; проточная часть из химически стойких полимеров, вал и подшипники из керамики.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
MPH-400CV5-D (380В)	13,2	12,5	0,4	380 В
MPH-401CV5-D (380В)	15,6	18	0,75	380 В
MPH-422CV5-D (380В)	19,2	21	2,2	380 В
MPH-423CV5-D (380В)	22,8	22	2,2	380 В

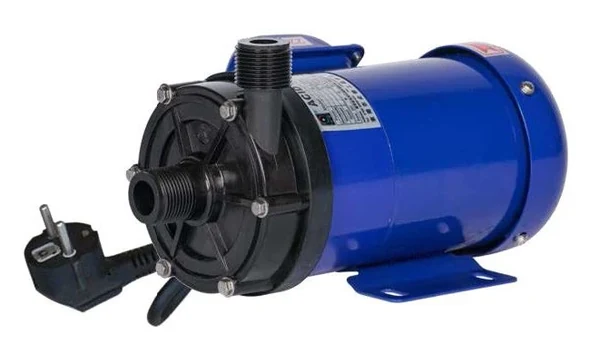

Серия MD

Промышленный герметичный насос с магнитным приводом. Магнитный привод; проточная часть из химически стойких полимеров, вал из керамики.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, Вт	Питание
MD-200 (220В)	0,4	2	6	220 В

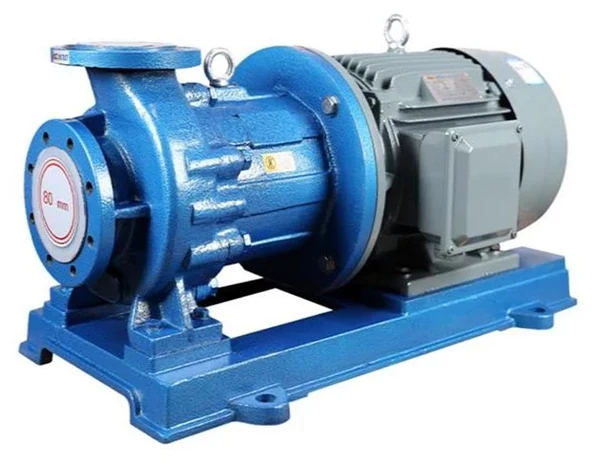

Серия QBF

Промышленные герметичные насосы с магнитным приводом — там, где недопустима даже минимальная утечка. Магнитный привод; проточная часть из химически стойких полимеров, вал из керамики.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
QBF 50-32-125-F-5-V38-A-FW-A-B-S (380В)	16,2	22,5	2,2	380 В
QBF 50-32-160-F-5-V38-A-FW-A-B-S (380В)	22,1	36,6	4	380 В
QBF 50-32-200-F-5-V38-A-FW-A-B-S (380В)	25,8	54,3	7,5	380 В

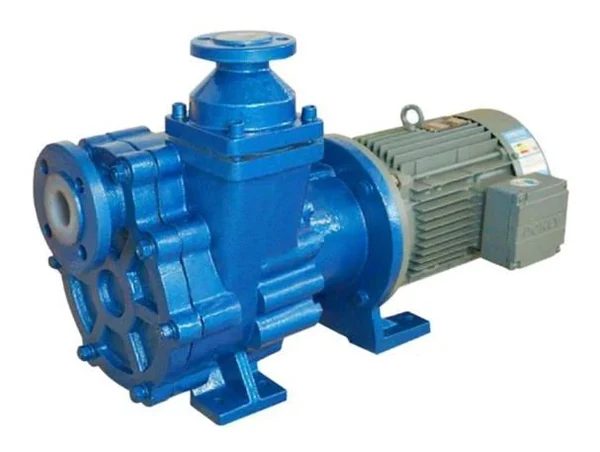

Серия QBFZ

Самовсасывающее исполнение с магнитным приводом. Магнитный привод; проточная часть из химически стойких полимеров, вал из керамики.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
QBFZ 40-32-160-F-5-V38-A-F-W-A-B-S (380В)	17,8	33	4	380 В
QBFZ 50-40-125-F-5-V38-A-F-W-A-B-S (380В)	22,6	23	3	380 В

Самовсасывающие (QHB)

Поднимают жидкость с уровня ниже насоса без залива камеры перед каждым пуском.

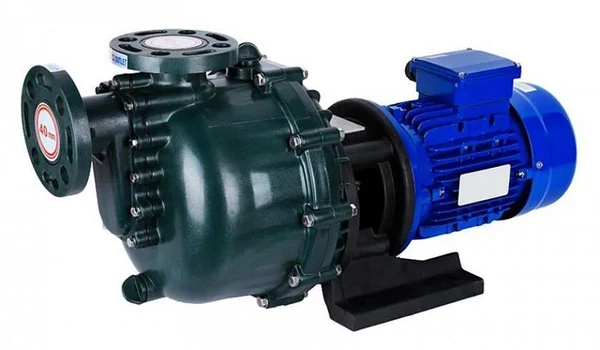

Серия QHB

Самовсасывающие насосы для кислот, щелочей, электролитов и растворителей; откачка из резервуаров и автоцистерн. Материал насосной камеры — стеклонаполненный полипропилен GFRPP; уплотнения EPDM.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
QHB-50032 (380В)	29	17	2,2	380 В
QHB-75052 (380В)	54	22	3,7	380 В
QHB-75102 (380В)	60	28	7,5	380 В

Погружные (WQD-S)

Нержавеющая сталь AISI 304. Опускаются прямо в ёмкость, приямок или резервуар.

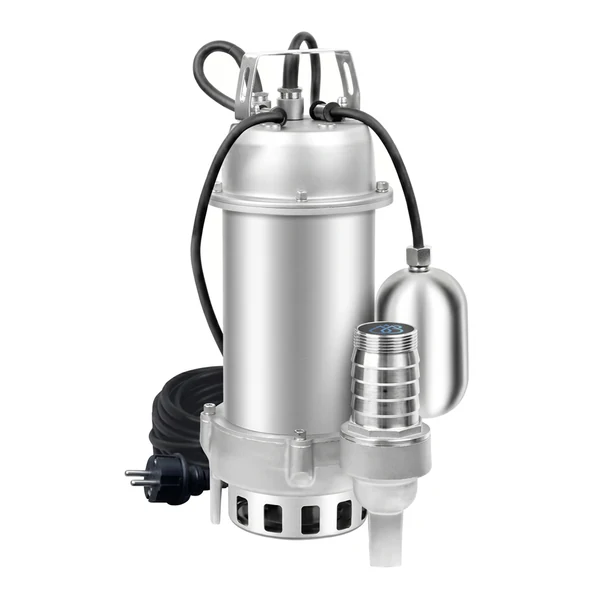

Серия WQD

Погружные из нержавеющей стали AISI 304 для агрессивных, загрязнённых и сточных жидкостей — опускаются прямо в ёмкость.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
WQD 3-5-0.18S (220В)	3	5	0,18	220 В
WQD 3-7-0.25S (220В)	3	7	0,25	220 В
WQD 5-7-0.37S (220В)	5	7	0,37	220 В
WQD 8-8-0.55S (220В)	8	8	0,55	220 В
WQD 10-10-0.75S (220В)	10	10	0,75	220 В
WQD 5-15-0.75S (220В)	5	15	0,75	220 В
WQD 15-9-1.1S (220В)	15	9	1,1	220 В
WQD 7-15-1.1S (220В)	7	15	1,1	220 В
WQD 12-15-1.5S (220В)	12	15	1,5	220 В
WQD 25-7-1.5S (220В)	25	7	1,5	220 В
WQD 6-22-1.5S (220В)	6	22	1,5	220 В
WQD 25-12-2.2S (220В)	25	12	2,2	220 В
WQD 35-9-2.2S (220В)	35	9	2,2	220 В
WQD 40-7-2.2S (220В)	40	7	2,2	220 В

Взрывозащищённые и Н-серия (Н-НСН, Н-НВН, Н-НХНС, Н-НХВН)

Насосная камера из нержавеющей стали; модели с индексом «ВЗ» — для горючих и взрывоопасных сред во взрывоопасных зонах.

Серия Н-НСН

Насосы с насосной камерой из нержавеющей стали. Насосная камера из нержавеющей стали.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
Н-НСН-6м3/ч-13м-500Вт (220В)	6	13	0,5	220 В
Н-НСН-8м3/ч-16м-700Вт (220В)	8	16	0,7	220 В
Н-НСН-10м3/ч-18м-1.5кВт (220В)	10	18	1,5	220 В

Серия Н-НВН

Насосы с насосной камерой из нержавеющей стали. Насосная камера из нержавеющей стали.

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
Н-НВН-6м3/ч-13м-500Вт (220В)	6	13	0,5	220 В
Н-НВН-8м3/ч-16м-700Вт (220В)	8	16	0,7	220 В
Н-НВН-13.5м3/ч-22м-2кВт (220В)	13,5	22	2	220 В

Серия Н-НХНС

Взрывозащищённое исполнение (ВЗ) для горючих и взрывоопасных сред. Насосная камера из нержавеющей стали; мотор взрывозащищённый (исполнение «ВЗ»).

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
Н-НХНС-3м3/ч-10м-350Вт-ВЗ (380В)	3	10	0,35	380 В
Н-НХВН-8м3/ч-16м-800Вт-ВЗ (380В)	8	16	0,8	380 В
Н-НХНС-8м3/ч-16м-800Вт-ВЗ (380В)	8	16	0,8	380 В
Н-НХНС-10м3/ч-18м-1.5кВт-ВЗ (380В)	10	18	1,44	380 В
Н-НХНС-13.5м3/ч-22м-2.1кВт-ВЗ (380В)	13,5	22	2,1	380 В

Серия Н-НХВН

Модель	Подача макс., м³/ч	Напор макс., м	Мощность, кВт	Питание
Н-НХВН-4м3/ч-10м-350Вт-ВЗ (380В)	4	10	0,35	380 В
Н-НХВН-10м3/ч-18м-1.5кВт-ВЗ (380В)	10	18	1,44	380 В
Н-НХВН-13.5м3/ч-22м-2.1кВт-ВЗ (380В)	13,5	22	2,1	380 В

Как подобрать насос по шагам

1. Среда, концентрация, температураОпределите, что качаете, в какой концентрации и при какой температуре. По этим трём параметрам выбирается материал: ABS, полипропилен, UHMW-PE, нержавейка или фторопласт.

2. Опасность среды → конструкцияТоксичная, летучая или дорогая жидкость — герметичный насос с магнитным приводом. Взрывоопасная среда или зона — только взрывозащищённое исполнение (ВЗ). Загрязнённая среда в ёмкости — погружной (WQD-S).

3. Способ забора → самовсасываниеЕсли жидкость ниже насоса и нет залива — самовсасывающая модель (индекс «Z»: FSZ, SZ, FZB-L, или серия QHB).

4. Подача и напорТолько после выбора материала и конструкции подбирают модель по нужному расходу (м³/ч) и напору (м), плюс питание 220 или 380 В.

Каталог насосов для химических жидкостей →

Безопасность, монтаж и эксплуатация

Монтаж и подключение выполняет квалифицированный специалист. Питание с заземлением и УЗО; для взрывоопасных зон — только взрывозащищённое исполнение и соответствующая электрика.
Трубопроводы и арматура — из материалов, стойких к той же среде; корпус насоса не должен нести вес трубопроводов. Проверяйте герметичность соединений.
Не запускайте «всухую» (самовсасывающим нужен залив камеры перед первым пуском). Контролируйте температуру и концентрацию среды в допустимых пределах.
Работайте в СИЗ. После остановки промывайте проточную часть совместимой жидкостью, чтобы агрессивная среда не застаивалась в насосе.
Для трёхфазных моделей проверяйте направление вращения; при заниженных параметрах поменяйте две фазы.

Главное по безопасностиНеверно подобранный материал — это не просто поломка насоса, а риск разлива агрессивной среды. Подбор по химстойкости обязательно сверяйте по таблице из руководства и согласовывайте со специалистом, указав среду, концентрацию и температуру.

Частые вопросы

Как понять, какой материал насоса нужен под мою среду?

Нужны три параметра: что за среда, её концентрация и температура. ABS — для слабых сред, полипропилен — для большинства кислот и щелочей, полиэтилен UHMW-PE — для агрессивных сред и температур до ~80 °C, нержавейка — для совместимых сред до 100–120 °C, фторопласт и магнитные — для особо агрессивных и токсичных. Подбор сверяют по таблице химстойкости.

Зачем нужен насос с магнитным приводом?

В нём нет уплотнения вала — вращение передаётся магнитной муфтой. Это исключает утечку и испарение, поэтому магнитные насосы (MP, MPH, MD, QBF) выбирают для ядовитых, летучих, дорогих и особо агрессивных сред.

Можно ли нержавеющим насосом качать соляную кислоту?

Нет. Нержавеющая сталь AISI 304 не подходит для соляной (HCl) и плавиковой (HF) кислот и концентрированных хлоридов — она корродирует. Для них нужны пластиковые насосы (полипропилен, UHMW-PE, фторопласт) или насосы с магнитным приводом.

Какой насос для серной кислоты?

Серную кислоту качают пластиковые насосы — полипропилен (FS/FSZ) или полиэтилен UHMW-PE (UHB-ZK, FSB) — конкретный материал зависит от концентрации и температуры. Для высоких концентраций и нагрева согласуйте подбор по таблице химстойкости.

Что означают буквы в маркировке (Z, -Pro, ВЗ, -S)?

«Z» — самовсасывающее исполнение (FSZ, SZ, FZB-L). «-Pro» — с термозащитой двигателя. «ВЗ» — взрывозащищённое исполнение. «-S» у погружных WQD — исполнение из нержавеющей стали для агрессивных и сточных жидкостей.

Какой насос нужен для взрывоопасной или горючей среды?

Только взрывозащищённое исполнение — серии Н-НХНС и Н-НХВН с индексом «ВЗ» и взрывозащищённым мотором. Применять обычные насосы во взрывоопасных зонах запрещено.

Где купить насос для химических жидкостей с подбором?

Химические насосы Vodotok всех типов — в каталоге 3drops.ru. Пришлите название среды, концентрацию и температуру — поможем подобрать материал, серию и модель: оставьте заявку или закажите обратный звонок.

Об авторе и источниках. Материал подготовлен специалистом 3drops.ru по подбору насосного оборудования на основе официальных руководств по эксплуатации химических насосов Vodotok (серии FS, FSZ, S, SZ, FSB, FSB-L, FZB-L, UHB-ZK, IH, CZ, MP, MPH, MD, QBF, QBFZ, QHB, WQD-S, Н-НСН, Н-НВН, Н-НХНС, Н-НХВН). Данные по материалам и химстойкости носят ознакомительный характер — допустимость конкретной среды зависит от концентрации и температуры. Перед заказом сверьте совместимость по таблице химстойкости и согласуйте подбор. Обновлено: июнь 2026. Вопросы — на info@3drops.ru.
